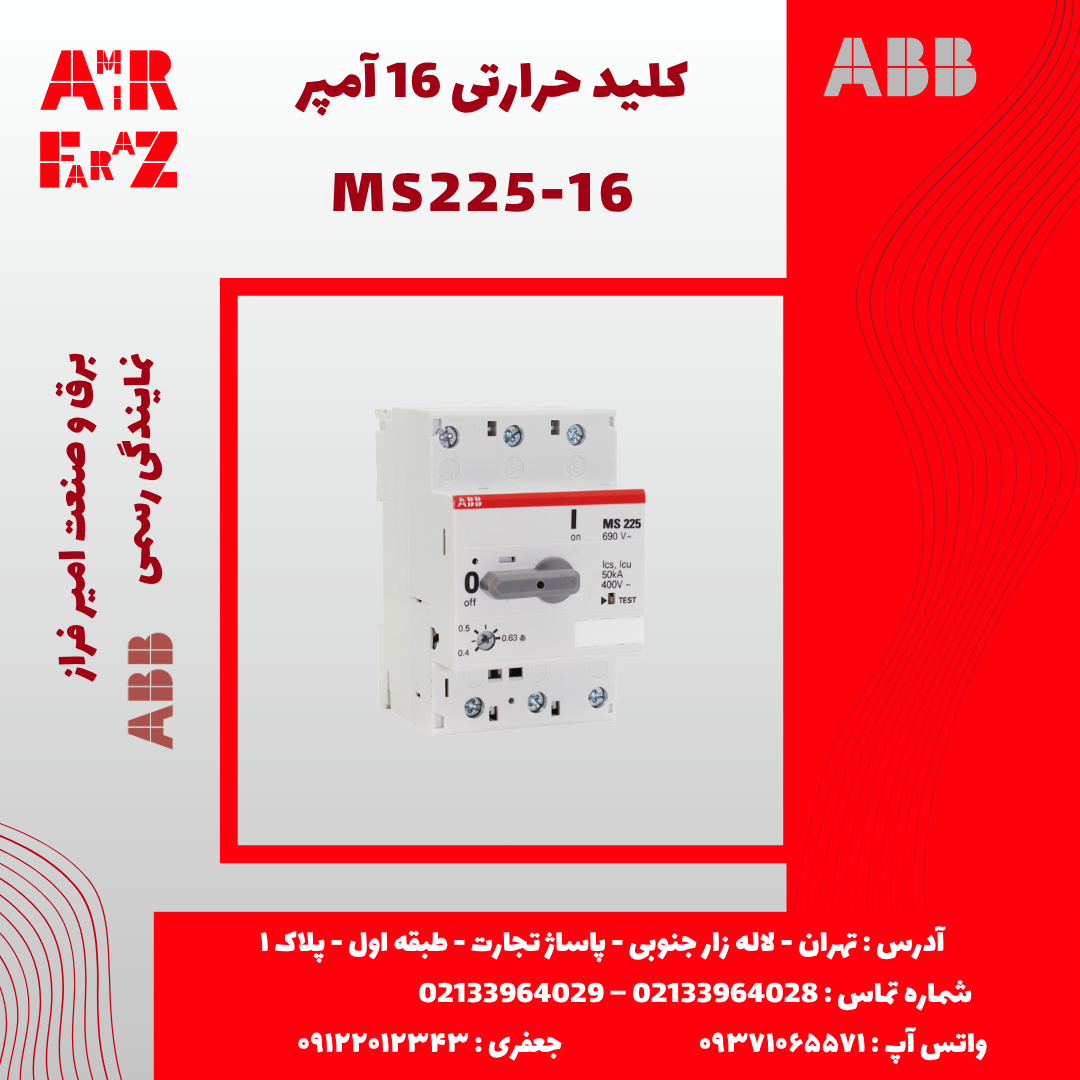

معرفی کلید حرارتی MS225‑16 برند ABB
کلید حرارتی MS225‑16 از سری محصولات ABB تخصصی و صنعتی MS225 شرکت ABB است که برای حفاظت موتورهای الکتریکی در شرایط کاری سنگینتر طراحی شده است. این مدل با محدوده تنظیم جریان 10 تا 16 آمپر، گزینهای مناسب برای موتورهای بسیار کممصرف، عملگرهای کوچک و تجهیزات کنترلی حساس است.
سری MS225 نسبت به سری MS132 دارای مقاومت مکانیکی و حرارتی بالاتر، قابلیت قطع بهتر در شرایط سخت و طراحی صنعتیتر برای تابلوهای فرمان پیشرفته میباشد.
مشخصات فنی کلید حرارتی MS225‑16 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | MS225‑16 |
| برند | ABB |
| کد فنی (سری) | MS225 |
| نوع کلید | کلید حرارتی موتور (MPCB) |
| محدوده تنظیم جریان | 10 تا 16 آمپر |
| قدرت قطع اتصال کوتاه (Icu) | 100kA در 400 ولت AC |
| تعداد پل | 3 پل |
| مکانیزم عملکرد | حرارتی – مغناطیسی |
| نوع حفاظت | اضافهبار، اتصال کوتاه، قطع فاز |
| ولتاژ کاری نامی | 690 ولت AC |
| ولتاژ عایقی (Ui) | 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947‑4‑1 ، IEC/EN 60947‑2 |
| کلاس حفاظتی | IP20 (بدون تابلو) / IP40 (داخل تابلو) |
| نحوه نصب | ریل DIN 35 میلیمتر |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
ویژگیهای برجسته
1. حفاظت کامل و دقیق موتور
حفاظت ترکیبی حرارتی و مغناطیسی، عملکردی سریع و مطمئن در برابر اضافهبار و اتصال کوتاه فراهم میکند.
2. تنظیم بسیار دقیق جریان
محدوده 10–16 آمپر برای حفاظت از موتورهای فوقحساس با جریانهای بسیار پایین ایدهآل است.
3. طراحی صنعتی و مقاوم سری MS225
این سری برای شرایط صنعتی سختتر نسبت به MS132 بهینهسازی شده و عمر مکانیکی بیشتری ارائه میدهد.
4. قابلیت نصب آسان
نصب روی ریل DIN و طراحی ماژولار امکان قرارگیری سریع در تابلوهای فرمان را فراهم میکند.
5. عملکرد پایدار در دماهای بالا
عملکرد مطمئن تا دمای +60 درجه سانتیگراد مناسب کاربردهای پیوسته و صنعتی.
کاربردها
- حفاظت موتورهای کوچک و فوق حساس
- تابلوهای فرمان و کنترل صنعتی
- سیستمهای اتوماسیون
- پمپها، فنها و عملگرهای کوچک
- تجهیزات کنترل دقیق و بارهای سبک صنعتی
کدخوانی مدل MS225‑16
- MS225: سری کلیدهای حرارتی صنعتی ABB با مقاومت بالا
- 16: بیشترین مقدار جریان تنظیمی (10 تا 16 آمپر)
ابعاد و نحوه نصب
| ویژگی | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 90 میلیمتر |
| عمق | 73 میلیمتر |
| نصب | روی ریل DIN 35mm |
مشخصات حفاظتی
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی / مغناطیسی / قطع فاز |
| محدوده تنظیم جریان | 10–16 آمپر |
| قدرت قطع اتصال کوتاه | 100kA در 400 ولت AC |
| کلاس حفاظتی | IP20 / IP40 در تابلو |
| عملکرد دمایی | تا +60 درجه |
محتویات بستهبندی
- یک عدد کلید حرارتی MS225‑16 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- مناسب برای بارهای بسیار کممصرف و حساس
- سازگار با کنتاکتورها و تجهیزات کنترل ABB
- مناسب برای تابلوهای صنعتی با نیاز به حفاظت دقیق
- عملکرد سریع در حفاظت مغناطیسی
جمعبندی
کلید حرارتی ABB MS225‑16 با طراحی صنعتی، حفاظت دقیق، قدرت قطع بالا و قابلیت تنظیم بسیار ظریف جریان، انتخابی عالی برای حفاظت موتورهای کوچک در محیطهای صنعتی است. این کلید با استانداردهای بینالمللی سازگار بوده و در تابلوهای فرمان و کنترل، عملکردی قابلاعتماد و پایدار ارائه میدهد.
