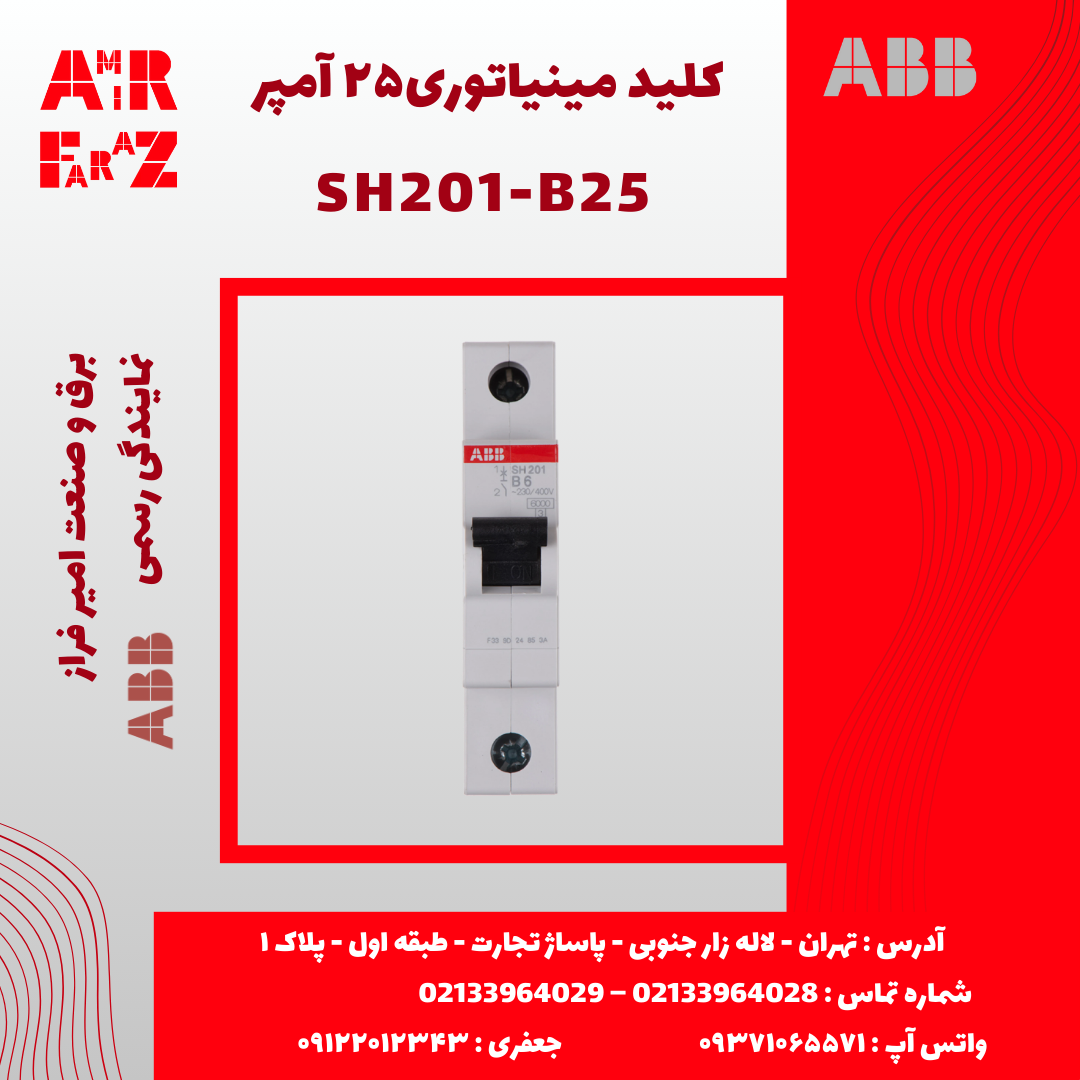

کلید مینیاتوری SH201-B25 ABB
معرفی کلید مینیاتوری SH201-B25 برند ABB
کلید مینیاتوری SH201-B25 یکی از محصولات پرفروش و مطمئن برند معتبر ABB از سری SH200 است که برای حفاظت از مدارهای روشنایی، پریزها و تجهیزات خانگی یا تجاری در برابر جریانهای اتصال کوتاه و اضافهبار طراحی شده است. این کلید تکپل با منحنی قطع B و جریان نامی 6 آمپر، گزینهای ایدهآل برای تابلوهای برق خانگی و تجاری با بارهای سبک تا متوسط میباشد.
مشخصات فنی کلید SH201-B25 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | SH201-B25 |
| برند | ABB |
| کد فنی | 2CDS211001R0255 |
| نوع کلید | کلید مینیاتوری (MCB) |
| تعداد پل | 1 پل |
| جریان نامی (In) | 25 آمپر |
| منحنی قطع | B (برای بارهای مقاومتی یا عمومی) |
| قدرت قطع (Icn) | 6 کیلوآمپر در 230 ولت AC |
| ولتاژ کاری نامی | 230/400V AC |
| ولتاژ عایقی (Ui) | 500V AC |
| مکانیزم عملکرد | حرارتی – مغناطیسی |
| استانداردها | IEC/EN 60898-1 |
| کلاس حفاظت | IP20 (بدون تابلو) / IP40 (داخل تابلو) |
| حالت نصب | روی ریل DIN 35mm |
| دمای کاری | -25 تا +55 درجه سانتیگراد |
ویژگیهای برجسته
1. حفاظت مؤثر و سریع
با ترکیب حفاظت حرارتی (در برابر اضافهبار) و مغناطیسی (در برابر اتصال کوتاه)، این کلید عملکرد قابل اطمینان و واکنش سریع را در شرایط خطرناک تضمین میکند.
2. منحنی قطع نوع B
مناسب برای مدارهایی با جریان راهاندازی پایین مانند روشنایی، پریزها، سیستمهای کنترلی و مصارف عمومی.
3. طراحی فشرده و زیبا
ابعاد کوچک و طراحی ارگونومیک باعث نصب آسان در تابلوهای خانگی یا تجاری میشود و فضای تابلو را بهینه میکند.
4. نصب سریع و مطمئن
قابلیت نصب روی ریل DIN بهصورت سریع و ایمن، بدون نیاز به ابزار خاص.
5. کیفیت ساخت بالا
تولید شده مطابق با استانداردهای بینالمللی با طول عمر بالا و عملکرد پایدار.
کاربردها
- تابلوهای برق خانگی و مسکونی
- سیستمهای روشنایی و پریزها
- تابلوهای فرعی در ساختمانهای اداری و تجاری
- حفاظت تجهیزات الکترونیکی با مصرف پایین
- مدارهای کنترلی و PLC
کدخوانی مدل SH201-B25
- SH201: سری کلیدهای مینیاتوری تکپل ABB
- B: نوع منحنی قطع (واکنش سریع برای بارهای مقاومتی)
- 25: جریان نامی 25 آمپر
ابعاد و نصب
| مشخصه | مقدار |
|---|---|
| عرض | 17.5 میلیمتر |
| ارتفاع | 85 میلیمتر |
| عمق | 69 میلیمتر |
| نحوه نصب | روی ریل DIN استاندارد 35 میلیمتر |
مشخصات حفاظتی دقیق
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی (اضافهبار) / مغناطیسی (اتصال کوتاه) |
| منحنی قطع | نوع B – قطع بین 3 تا 5 برابر جریان نامی |
| قدرت قطع اتصال کوتاه | 6kA در 230 ولت AC |
| ولتاژ نامی | 230/400V AC |
| کلاس حفاظتی | IP20 بدون پوشش / IP40 در تابلو |
| عملکرد در دمای بالا | تا 55+ درجه سانتیگراد |
محتویات بستهبندی
- یک عدد کلید مینیاتوری SH201-B25 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- در طراحی تابلوهای روشنایی و پریز، استفاده از کلیدهای سری SH200 ABB با منحنی B باعث ایمنی بالا و جلوگیری از قطع بیمورد میشود.
- مناسب برای مدارهایی که در آنها جریان راهاندازی پایین است (مانند روشنایی LED، دستگاههای خانگی، تجهیزات اداری).
- طراحی ماژولار آن امکان گسترش راحت تابلو را فراهم میکند.
جمعبندی
کلید مینیاتوری ABB SH201-B25 با عملکرد دقیق، کیفیت ساخت بالا، نصب آسان و طراحی فشرده، گزینهای مطمئن برای حفاظت از مدارهای الکتریکی با بارهای سبک است. این کلید با انطباق کامل با استانداردهای جهانی، ایمنی مصرفکننده و تجهیزات را تضمین میکند. برای انتخاب دقیقتر و مشاوره تخصصی، با کارشناسان برق و صنعت امیر فراز تماس بگیرید.
