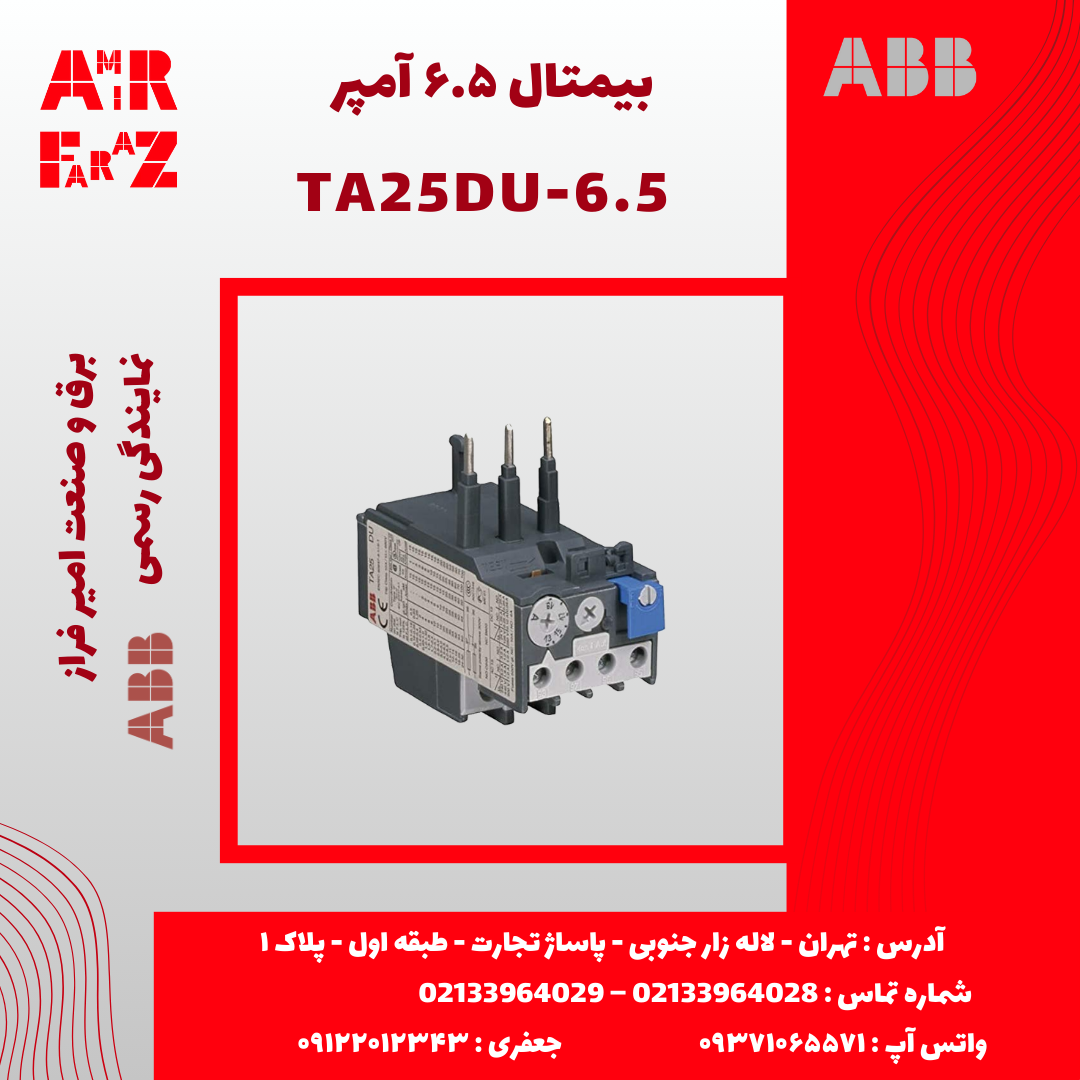

رله بیمتال TA25DU-6.5 ABB
معرفی بیمتال TA25DU-6.5 برند ABB
بیمتال TA25DU-6.5 یکی از رلههای حرارتی دقیق و باکیفیت برند ABB است که برای حفاظت موتورهای الکتریکی بسیار کوچک در برابر اضافهبار و قطع فاز طراحی شده است. این مدل با رنج تنظیم جریان 4.5 تا 6.5 آمپر، انتخابی ایدهآل برای مدارهای کنترلی حساس، تجهیزات دقیق و موتورهای کممصرف در محیطهای صنعتی و آزمایشگاهی محسوب میشود.
مشخصات فنی بیمتال TA25DU-6.5 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | TA25DU-6.5 |
| برند | ABB |
| کد فنی | 1SAZ211201R1038 |
| محدوده تنظیم جریان | 4.5 تا 6.5 آمپر |
| تعداد پل | 3 پل (حفاظت سهفاز) |
| مکانیزم عملکرد | حرارتی |
| نوع حفاظت | اضافهبار، قطع فاز |
| ولتاژ کاری نامی | تا 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947-4-1 |
| کلاس حفاظت | IP20 |
| نحوه نصب | اتصال مستقیم به کنتاکتور یا ریل DIN |
| دمای کاری | 20- تا 60+ درجه سانتیگراد |
ویژگیهای برجسته
🔹 حفاظت دقیق موتورهای کوچک
مکانیزم حرارتی حساس این بیمتال، اضافهبارهای جزئی را بهسرعت تشخیص داده و از آسیب دیدن سیمپیچ موتور جلوگیری میکند.
🔹 تنظیم دقیق جریان
رنج تنظیم 4.5 تا 6.5 آمپر امکان هماهنگی کامل با جریان نامی موتور را فراهم کرده و مانع قطعهای ناخواسته میشود.
🔹 کیفیت ساخت صنعتی ABB
استفاده از مواد باکیفیت و طراحی مهندسیشده، عملکرد پایدار و طول عمر بالا را تضمین میکند.
🔹 نصب آسان و سریع
قابلیت نصب مستقیم روی کنتاکتورهای ABB سری A و AF و همچنین نصب روی ریل DIN، باعث صرفهجویی در زمان و فضای تابلو میشود.
🔹 عملکرد پایدار در شرایط محیطی سخت
عملکرد مطمئن تا دمای 60+ درجه سانتیگراد، این بیمتال را برای محیطهای صنعتی مناسب میسازد.
کاربردها
- حفاظت موتورهای بسیار کوچک و فوقحساس
- مدارهای فرمان و کنترل صنعتی
- تجهیزات آزمایشگاهی و دقیق
- سیستمهای اتوماسیون سبک
- پمپها و فنهای کمظرفیت
کدخوانی مدل TA25DU-6.5
- TA25: سری بیمتالهای حرارتی ABB
- DU: نوع نصب (اتصال مستقیم به کنتاکتور)
- 6.5: حداکثر جریان قابل تنظیم (آمپر)
ابعاد و نصب
| مشخصه | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 77 میلیمتر |
| عمق | 70 میلیمتر |
| نحوه نصب | اتصال مستقیم به کنتاکتور یا ریل DIN 35 میلیمتر |
مشخصات حفاظتی دقیق
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی (اضافهبار) و قطع فاز |
| محدوده تنظیم جریان | 4.5 تا 6.5 آمپر |
| کلاس حفاظتی | IP20 |
| حداکثر دمای کاری | 60+ درجه سانتیگراد |
محتویات بستهبندی
- یک عدد بیمتال TA25DU-6.5 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- مناسب برای موتورهای بسیار کوچک و تجهیزات حساس
- قابلیت اتصال مستقیم به کنتاکتورهای ABB بدون سیمکشی اضافی
- ایدهآل برای تابلوهای فرمان با فضای محدود
- انتخاب مناسب برای مدارهایی با نیاز به حفاظت دقیق و سریع
جمعبندی
بیمتال ABB TA25DU-6.5 با دقت حفاظتی بالا، کیفیت ساخت ممتاز، طراحی صنعتی و نصب آسان، یکی از بهترین گزینهها برای حفاظت موتورهای کوچک و تجهیزات حساس به شمار میرود. این رله حرارتی با رعایت کامل استانداردهای بینالمللی، ایمنی و پایداری سیستمهای کنترلی و صنعتی را تضمین میکند.
