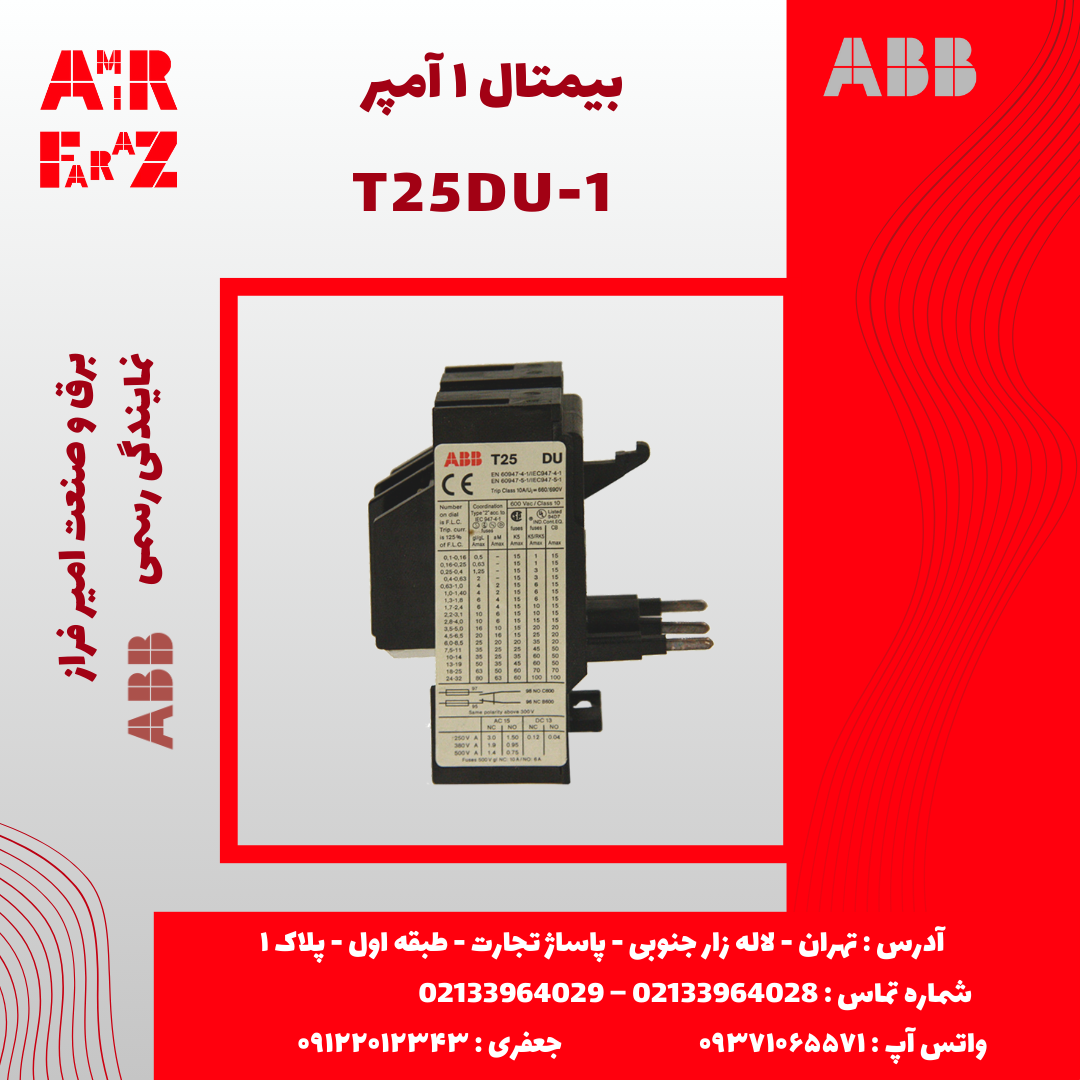

رله بیمتال T25DU-1 ABB
معرفی بیمتال T25DU-1 برند ABB
بیمتال T25DU-1 یکی از تجهیزات حفاظتی محصولات برند ABB است که برای حفاظت موتورهای الکتریکی در برابر اضافهبار و قطع فاز طراحی شده است. این بیمتال با رنج تنظیم جریان 1 تا 0.63 آمپر، انتخابی ایدهآل برای حفاظت موتورهای بسیار کوچک یا تجهیزات حساس در مدارهای صنعتی و کنترلی میباشد.
مشخصات فنی بیمتال T25DU-1 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | T25DU-1 |
| برند | ABB |
| کد فنی | GJZ2521201R0021 |
| نوع تجهیز | رله حرارتی (Thermal Overload Relay) |
| محدوده تنظیم جریان | 1 تا 0.63 آمپر |
| تعداد پل | 3 پل (حفاظت سهفاز) |
| مکانیزم عملکرد | حرارتی |
| نوع حفاظت | اضافهبار، قطع فاز |
| ولتاژ کاری نامی | تا 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947-4-1 |
| کلاس حفاظت | IP20 (بدون تابلو) |
| حالت نصب | اتصال مستقیم به کنتاکتور یا نصب روی ریل |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
ویژگیهای برجسته
- حفاظت دقیق موتورهای کوچک
با مکانیزم حرارتی حساس، این بیمتال میتواند اضافهبارهای جزئی را شناسایی کرده و از سوختن سیمپیچ موتور جلوگیری کند. - قابلیت تنظیم دقیق جریان
امکان تنظیم رنج جریان از 1 تا 0.63 آمپر باعث انطباق کامل با مشخصات بار و جلوگیری از قطع بیمورد میشود. - طراحی صنعتی با دوام بالا
ساختار مقاوم و کیفیت بالای قطعات داخلی، عملکرد قابل اطمینان در شرایط کاری سخت را تضمین میکند. - نصب آسان و سریع
قابلیت اتصال مستقیم به کنتاکتورهای سری T و نصب روی ریل DIN باعث سهولت در استفاده میشود. - عملکرد پایدار در دماهای بالا
عملکرد صحیح حتی در دمای محیطی تا 60+ درجه سانتیگراد، آن را برای محیطهای صنعتی مناسب کرده است.
کاربردها
- حفاظت موتورهای بسیار کوچک و فوقحساس
- مدارهای فرمان و کنترل صنعتی
- تجهیزات دقیق و آزمایشگاهی
- سیستمهای اتوماسیون با بار سبک
- پمپها و فنهای کمظرفیت
کدخوانی مدل T25DU-1
- T25: سری رلههای حرارتی ABB
- DU: نوع و شکل نصب (اتصال به کنتاکتور)
- 1: حداکثر جریان تنظیمی 1 آمپر
ابعاد و نصب
| مشخصه | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 77 میلیمتر |
| عمق | 70 میلیمتر |
| نحوه نصب | اتصال مستقیم به کنتاکتور یا روی ریل DIN 35 میلیمتر |
مشخصات حفاظتی دقیق
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی (اضافهبار) / قطع فاز |
| محدوده تنظیم جریان | 1 تا 0.63 آمپر |
| کلاس حفاظتی | IP20 |
| عملکرد در دمای بالا | تا +60 درجه سانتیگراد |
محتویات بستهبندی
- یک عدد بیمتال T25DU-1 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- برای حفاظت موتورهای کوچک و فوقحساس استفاده میشود.
- قابلیت اتصال مستقیم به کنتاکتورهای ABB سری T بدون نیاز به سیمکشی اضافی.
- مناسب برای مدارهایی که نیاز به حفاظت دقیق و قطع سریع در برابر اضافهبار دارند.
- در تابلوهای فرمان و کنترل با محدودیت فضا، انتخابی ایدهآل است.
جمعبندی
بیمتال ABB T25DU-1 با دقت حفاظتی بالا، کیفیت ساخت ممتاز، طراحی صنعتی و نصب آسان، یکی از بهترین گزینهها برای حفاظت موتورهای کوچک و تجهیزات حساس است. این تجهیز با رعایت کامل استانداردهای بینالمللی، امنیت تجهیزات صنعتی را در برابر خطرات ناشی از اضافهبار تضمین میکند.
