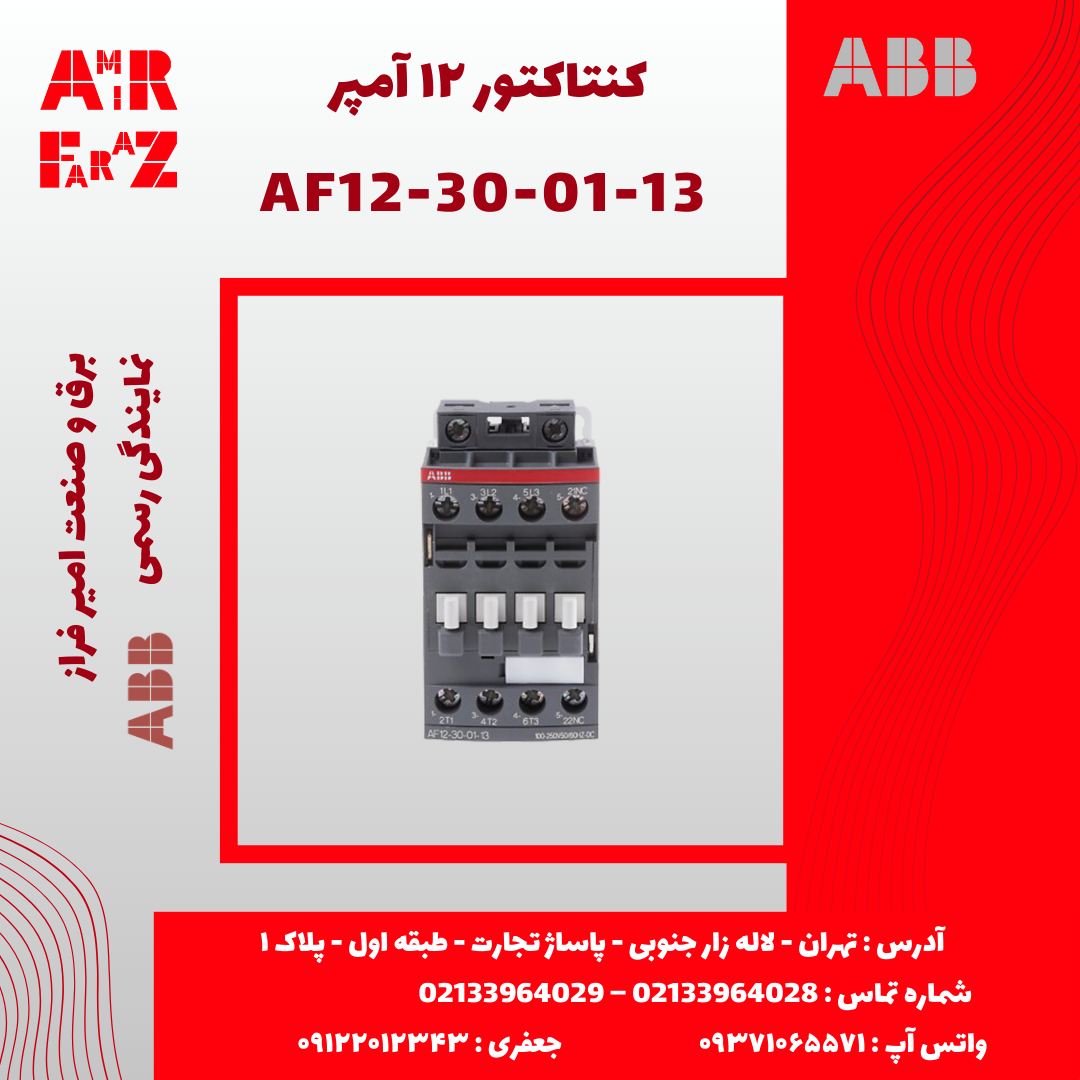

معرفی کنتاکتور AF12-30-01-13 برند ABB
کنتاکتور AF12-30-01-13 یکی از محصولات کاربردی و پرفروش سری AF شرکت ABB است که برای کنترل و سوئیچینگ موتورهای سهفاز و بارهای مقاومتی و سلفی سبک تا متوسط طراحی شده است.
این مدل همانند سایر اعضای سری AF از بوبین یونیورسال AC/DC بهره میبرد اما در نسخه -13 دارای رنج ولتاژ بوبین متفاوت نسبت به مدل -12 بوده و مناسب مدارهای فرمان با ولتاژ پایینتر است. عملکرد پایدار، مصرف انرژی کم و طراحی فشرده، آن را به گزینهای ایدهآل برای تابلوهای برق صنعتی، سیستمهای اتوماسیون و ماشینآلات تبدیل کرده است.
مشخصات فنی کنتاکتور AF12-30-01-13
| ویژگی | مقدار |
|---|---|
| کد محصول | AF12-30-01-13 |
| برند | ABB |
| کد فنی | 1SBL157001R1301 |
| جریان نامی (AC-3) | 12 آمپر |
| ولتاژ تغذیه بوبین | 100…250V AC/DC (بوبین یونیورسال) |
| تعداد کنتاکت قدرت | 3 باز (3NO) |
| تعداد کنتاکت کمکی | 1 باز (1NO) |
| توان قابل پشتیبانی (AC-3) | تا 5.5 کیلووات در 400V |
| کلاس کاری | AC-3 , AC-1 |
| استانداردها | IEC 60947-4-1 , UL , CSA |
| موقعیت نصب | عمودی یا افقی |
| دمای کاری | -25 تا +60 درجه سانتیگراد |
| طول عمر مکانیکی | حدود 10 میلیون بار قطع و وصل |
ویژگیهای برجسته
بوبین یونیورسال Wide Range Coil
امکان تغذیه با ولتاژ AC یا DC در بازه 100 تا 250 ولت بدون نیاز به تغییر بوبین.
طراحی فشرده
عرض 45 میلیمتری مناسب تابلوهای با تراکم تجهیزات بالا.
نصب آسان
قابل نصب روی ریل DIN یا بهصورت پیچشونده.
سازگاری کامل با تجهیزات جانبی ABB
قابلیت اتصال رله حرارتی، کنتاکت کمکی، تایمر و اینترلاک مکانیکی.
کاهش مصرف انرژی و نویز
به لطف تکنولوژی الکترونیکی بوبینهای سری AF.
کاربردها
- راهاندازی موتورهای سهفاز
- تابلوهای برق صنعتی و نیمهصنعتی
- سیستمهای HVAC
- خطوط تولید
- پمپها، فنها و کمپرسورها
کدخوانی مدل AF12-30-01-13
- AF: سری کنتاکتورهای یونیورسال ABB
- 12: جریان نامی 12 آمپر
- 30: سه کنتاکت قدرت NO
- 01: یک کنتاکت کمکی باز (NO)
- 13: بوبین یونیورسال 100…250V AC/DC
ابعاد و نصب
| ابعاد (میلیمتر) | مقدار |
|---|---|
| عرض | 45 |
| ارتفاع | 85 |
| عمق | 87 |
🛠️ جزئیات تخصصی کنتاکتور AF12-30-01-13
1️⃣ مشخصات الکتریکی تکمیلی
| مشخصه | مقدار |
|---|---|
| جریان حرارتی (Ith) | 25 آمپر |
| ظرفیت قطع (AC-3) در 400V | 5.5 کیلووات |
| ظرفیت قطع (AC-1) | 25 آمپر |
| جریان لحظهای قابل تحمل (Icm) | 250 آمپر |
| جریان اتصال کوتاه قابل تحمل (Icw) | 10 کیلوآمپر (1 ثانیه) |
2️⃣ بوبین یونیورسال – مزیت رقابتی سری AF
بوبینهای سری AF مجهز به مدار الکترونیکی داخلی هستند که نوع ولتاژ AC یا DC را بهصورت هوشمند تشخیص میدهند.
مزایا:
- یک بوبین برای چندین سطح ولتاژ
- کاهش خطای طراحی تابلو
- کاهش نویز الکترومغناطیسی
- زمان پاسخ سریع (20 تا 30 میلیثانیه)
- عملکرد پایدار در نوسانات ولتاژ
3️⃣ سازگاری با تجهیزات جانبی ABB
| تجهیز | توضیحات |
|---|---|
| رله حرارتی TA25DU-0.63 تا TA25DU-12 | حفاظت موتور در برابر اضافهبار |
| کنتاکت کمکی CA4 ، CAL4 | افزایش کنتاکتهای NO یا NC |
| تایمر کمکی TE5 | تأخیر در قطع یا وصل |
| اینترلاک مکانیکی | جلوگیری از وصل همزمان دو کنتاکتور |
4️⃣ استانداردها و گواهینامهها
- IEC 60947-1
- IEC 60947-4-1
- UL 508
- CSA
- CE
- RoHS
5️⃣ شرایط محیطی و دوام کاری
| مشخصه | مقدار |
|---|---|
| درجه حفاظت | IP20 |
| محدوده دمای کاری | -25 تا +60 درجه |
| ارتفاع نصب | تا 2000 متر بدون افت |
| مقاومت در برابر لرزش | تا 5G |
| طول عمر مکانیکی | 10 میلیون بار |
| طول عمر الکتریکی (AC-3) | حدود 1 میلیون بار |
📦 محتویات بستهبندی
- یک عدد کنتاکتور AF12-30-01-13
- دفترچه راهنمای نصب
- مشخصات فنی روی بدنه + QR Code دیتاشیت
📊 نمودار انتخاب توان بر اساس ولتاژ
| ولتاژ موتور | توان قابل کنترل |
|---|---|
| 230V AC | 3 kW |
| 400V AC | 5.5 kW |
| 500V AC | 7.5 kW |
| 690V AC | 7.5 kW |
💡 نکات طراحی و انتخاب
- مناسب مدارهای فرمان با ولتاژهای 100 تا 250 ولت AC/DC
- وجود کنتاکت کمکی NO برای فیدبک PLC
- ایدهآل برای پروژههایی با ولتاژ فرمان 220V
- کاهش تنوع قطعات در انبار
- گزینهای مناسب برای جایگزینی کنتاکتورهای قدیمی با بوبین مجزا
جمعبندی
کنتاکتور AF12-30-01-13 ABB با جریان نامی 12 آمپر، سه کنتاکت قدرت، یک کنتاکت کمکی NO و بوبین یونیورسال 100…250V AC/DC، انتخابی حرفهای برای کاربردهای صنعتی سبک تا متوسط است.
این مدل با کاهش مصرف انرژی، کاهش نویز الکترومغناطیسی و انعطافپذیری بالا در تغذیه بوبین، طراحی تابلو برق را سادهتر، اقتصادیتر و مطمئنتر میکند ⚡
