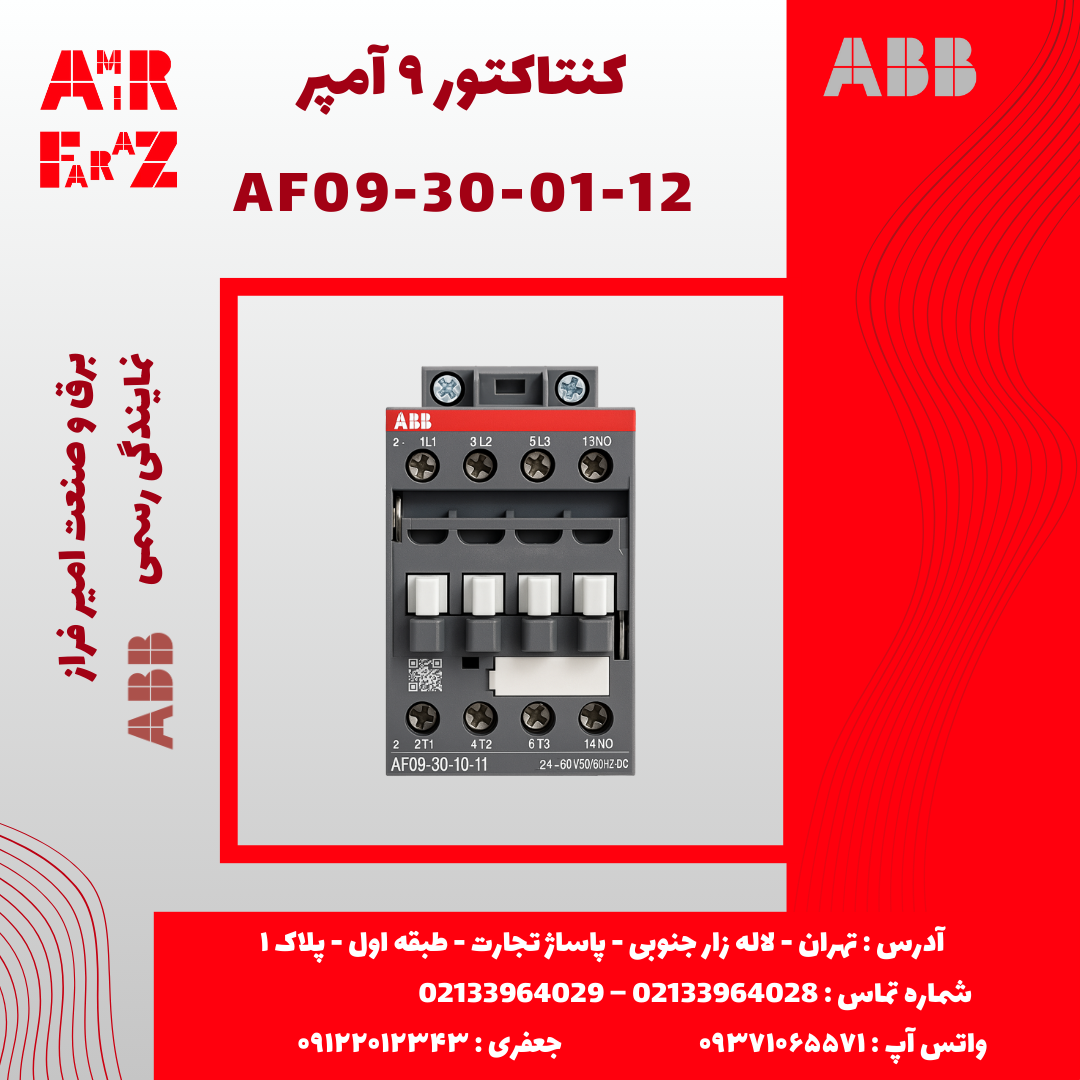

کنتاکتور AF09-30-01-12 ABB
معرفی کنتاکتور AF09-30-01-12 برند ABB
کنتاکتور AF09-30-01-12 یکی از محصولات شرکت ABB است که برای سوئیچینگ (قطع و وصل) مدارهای الکتریکی، بهویژه در موتورهای الکتریکی و بارهای مقاومتی یا سلفی سبک تا متوسط استفاده میشود. این کنتاکتور با طراحی بهینه، ابعاد فشرده و مصرف انرژی پایین، گزینهای ایدهآل برای تابلوهای برق صنعتی و سیستمهای اتوماسیون به شمار میرود.
مشخصات فنی کنتاکتور AF09-30-01-12
| ویژگی | مقدار |
|---|---|
| کد محصول | AF09-30-01-12 |
| برند | ABB |
| کد فنی |
1SBL137001R1201
|
| جریان نامی (AC-3) | 9 آمپر |
| ولتاژ تغذیه بوبین | 48…130V AC/DC (بوبین یونیورسال) |
| تعداد کنتاکت قدرت (NO) | 3 باز (3NO) |
| تعداد کنتاکت کمکی (NC) | 1 بسته (1NC) |
| توان قابل پشتیبانی (AC-3) | تا 4 کیلووات در 400V برای موتورهای سهفاز |
| کلاس کاری | AC-3, AC-1 |
| استانداردها | IEC 60947-4-1, UL, CSA |
| موقعیت نصب | عمودی یا افقی |
| دمای کاری | -25 تا +60 درجه سانتیگراد |
| طول عمر مکانیکی | حدود 10 میلیون بار قطع و وصل |
ویژگیهای برجسته
- بوبین یونیورسال (Wide Range Coil)
قابلیت تغذیه از ولتاژ AC یا DC بین 48 تا 130 ولت بدون نیاز به تغییرات در طراحی یا سفارش جداگانه. - صرفهجویی در فضا
طراحی فشرده باعث کاهش فضای اشغالشده در تابلو برق میشود. - قابلیت نصب آسان روی ریل DIN یا با پیچ
نصب سریع و بدون نیاز به ابزار خاص. - سازگاری با تجهیزات جانبی
مانند رلههای حرارتی (مثلاً سری TA25) و تایمرهای کمکی. - کاهش نویز و تداخل الکترومغناطیسی
به دلیل تکنولوژی پیشرفته بوبین و کاهش توان مصرفی.
کاربردها
- راهاندازی و قطع موتورهای سهفاز
- سیستمهای تهویه و HVAC
- تابلوهای برق صنعتی
- خطوط تولید خودکار
- آسانسورها، پمپها و کمپرسورها
کدخوانی مدل AF09-30-01-12
- AF: سری کنتاکتورهای یونیورسال ABB
- 09: جریان نامی 9 آمپر
- 30: سه کنتاکت قدرت NO، صفر NC
- 01: یک کنتاکت کمکی NC و صفر NO
- 12: ولتاژ بوبین AC/DC بین 48 تا 130 ولت
ابعاد و نصب
| ابعاد (میلیمتر) | مقدار |
|---|---|
| عرض | 45 |
| ارتفاع | 85 |
| عمق | 87 |
🛠️ جزئیات تخصصی کنتاکتور AF09-30-01-12
1. مشخصات الکتریکی دقیقتر
| مشخصه | مقدار |
|---|---|
| جریان حرارتی (Ith) | 25 آمپر (در شرایط نصب در فضای باز) |
| ظرفیت قطع (AC-3) در 400V | 4 کیلووات (تقریباً معادل 7.5 اسب بخار) |
| ظرفیت قطع (AC-1) | 25 آمپر (برای بار مقاومتی) |
| جریان لحظهای قابل تحمل (Icm) | 250 آمپر |
| جریان اتصال کوتاه قابل تحمل (Icw) | 10 کیلوآمپر برای 1 ثانیه |
2. بوبین یونیورسال – مزیت رقابتی AF سری
بوبینهای سری AF مجهز به مداری الکترونیکی هستند که به طور اتوماتیک ولتاژ ورودی را در بازه وسیعی از 48 تا 130 ولت AC یا DC تشخیص داده و کنترل میکنند.
مزایا:
- فقط یک نوع بوبین برای ولتاژهای مختلف
- کاهش خطای انتخاب در زمان طراحی تابلو
- کاهش نویز القایی به دلیل مدار نرمافزاری داخلی
- تأخیر بسیار کم در قطع و وصل (ms 20-30)
3. سازگاری با تجهیزات جانبی ABB
کنتاکتور AF09-30-01-12 قابلیت اتصال و استفاده همزمان از تجهیزات جانبی زیر را دارد:
| تجهیز | توضیحات |
|---|---|
| رله حرارتی TA25DU-0.63 تا TA25DU-6.3 | برای حفاظت موتورها در برابر اضافهبار |
| کنتاکتهای کمکی CA4، CAL4 | افزودن کنتاکتهای NO یا NC بیشتر |
| تایمرهای کمکی TE5 | برای تأخیر در وصل یا قطع |
| بلاک اینترلاک مکانیکی | جلوگیری از وصل همزمان دو کنتاکتور (در مدارهای چپگرد راستگرد) |
4. استانداردها و گواهینامهها
کنتاکتور AF09-30-01-12 از استانداردهای بینالمللی زیر پیروی میکند:
- IEC 60947-1 و IEC 60947-4-1
- UL 508 (برای بازار آمریکا)
- CSA (برای بازار کانادا)
- CE marking (استاندارد اروپا)
- RoHS compliant (فاقد مواد مضر)
5. شرایط محیطی و دوام کاری
| مشخصه | مقدار |
|---|---|
| درجه حفاظت (IP Code) | IP20 (در حالت نصب استاندارد) |
| محدوده دمای کاری | -25 تا +60 درجه سانتیگراد |
| ارتفاع نصب مجاز بدون افت عملکرد | تا 2000 متر |
| مقاومت در برابر لرزش | تا 5G در تستهای IEC |
| طول عمر مکانیکی | 10 میلیون بار قطع و وصل |
| طول عمر الکتریکی (AC-3) | حدود 1 میلیون بار در ولتاژ و جریان نامی |
📦 محتویات بستهبندی
- یک عدد کنتاکتور AF09-30-01-12
- دفترچه راهنمای نصب و نکات ایمنی
- مشخصات درجشده روی بدنه به همراه کد QR برای رجوع به دیتاشیت آنلاین
📊 نمودار انتخاب توان بر اساس ولتاژ
| ولتاژ کاری موتور (V) | توان قابل کنترل (kW) |
|---|---|
| 230V AC | 2.2 kW |
| 400V AC | 4 kW |
| 500V AC | 5.5 kW |
| 690V AC | 5.5 kW |
💡 نکات طراحی و انتخاب
- در طراحی تابلو برق، اگر از بوبین یونیورسال استفاده شود، دیگر نیازی به تفکیک ولتاژ بوبین برای مناطق مختلف (مثلاً بین 48V DC یا 130V AC) نخواهد بود.
- کنتاکتور AF09 را میتوان به راحتی به کنترلرهای PLC متصل کرد و با ماژول کنترل آنالوگ یا دیجیتال، زمانبندی نمود.
- برای چپگرد راستگرد کردن موتور، از دو عدد AF09-30-01-12 به همراه اینترلاک مکانیکی استفاده میشود.
جمعبندی
کنتاکتور AF09-30-01-12 ABB با بوبین یونیورسال، طراحی فشرده، و قابلیت اطمینان بالا، گزینهای مناسب برای کاربردهای متنوع صنعتی است. استفاده از این کنتاکتور باعث کاهش مصرف انرژی، افزایش طول عمر تجهیزات و سادهسازی طراحی تابلو برق میشود. این کنتاکتور با مشخصات دقیق بالا، قابلیت انتخاب مناسبی برای مهندسان و طراحان مدار میباشد. اگر نیاز به راهنمایی و دریافت اطلاعات بیشتر دارید با مشاورین برق و صنعت امیر فراز در تماس باشید
