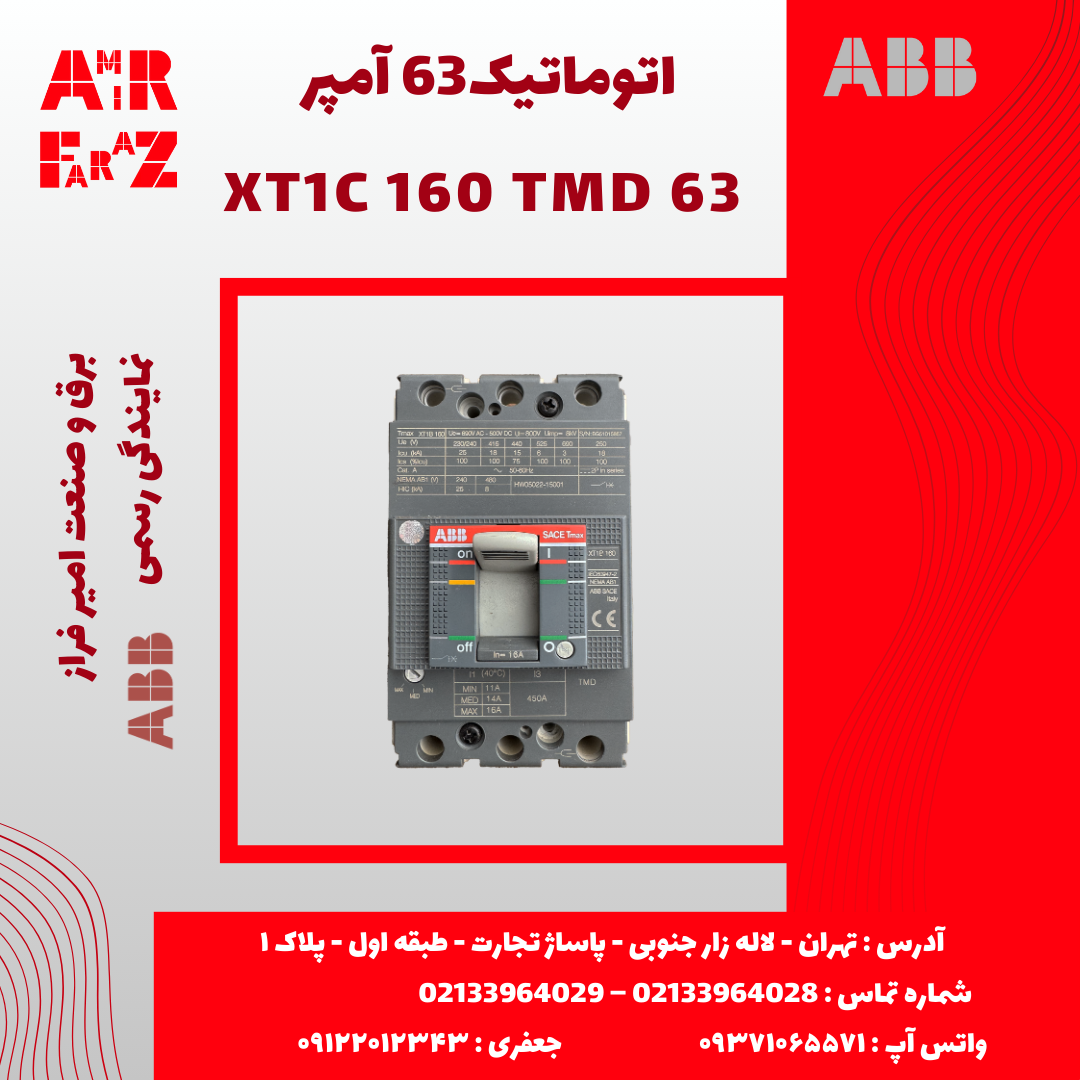

کلید اتوماتیک XT1C 160 TMD 63-450 ABB
معرفی اتوماتیک XT1C 160 TMD 63-450 3P FF برند ABB
کلید اتوماتیک XT1C 160 TMD 63-450 3P FF یکی از محصولات پرکاربرد شرکت ABB از سری XT1 است که برای حفاظت مدارهای قدرت در برابر جریانهای اضافی، اتصال کوتاه و اضافهبار طراحی شده است. این کلید سهپل با رنج تنظیم جریان حرارتی و مغناطیسی، طراحی فشرده و قابلیت نصب آسان، گزینهای ایدهآل برای تابلوهای برق صنعتی، تجاری و ساختمانی میباشد.
مشخصات فنی کلید XT1C 160 TMD 63-450 3P FF
| ویژگی | مقدار |
|---|---|
| کد محصول | XT1C 160 TMD 63-450 3P FF |
| برند | ABB |
| کد فنی |
1SDA080831R1
|
| نوع کلید | کلید اتوماتیک قابل تنظیم (MCCB) |
| تعداد پل | 3 پل |
| جریان نامی (In) | قابل تنظیم از 16 تا 450 آمپر |
| قدرت قطع (Icu) | 25 کیلوآمپر در 220 ولت |
| مکانیزم عملکرد | حرارتی – مغناطیسی (TMD) |
| کلاس حفاظت | TMD – حرارتی برای اضافهبار، مغناطیسی برای اتصال کوتاه |
| ولتاژ کاری نامی | 690V AC |
| ولتاژ عایقی نامی (Ui) | 800V AC |
| استانداردها | IEC 60947-2, UL, CSA |
| حالت نصب | فیکس (Fixed) روی صفحه یا ریل |
| نوع اتصال | فلت فیس (FF – Flat Front) |
| دمای کاری | -25 تا +70 درجه سانتیگراد |
ویژگیهای برجسته
-
قدرت قطع بالاتر
با قدرت قطع 25kA، این کلید نسبت به مدل XT1B توانایی تحمل جریانهای اتصال کوتاه بیشتری دارد. -
حفاظت دقیق و هوشمند
واحد TMD امکان حفاظت سریع و مطمئن در برابر اضافهبار و اتصال کوتاه را فراهم میکند. -
طراحی فشرده و نصب آسان
ابعاد کوچک باعث صرفهجویی در فضا و تسهیل نصب در تابلوهای برق میشود. -
رنج جریان وسیع
قابل تنظیم از 16 تا 450 آمپر برای انطباق با بارهای مختلف. -
سازگاری با تجهیزات جانبی ABB.
قابلیت استفاده از تجهیزات جانبی مانند:
- رله آندر ولتاژ
- شنت تریپ
- ماژولهای کمکی (auxiliary contacts)
- تجهیزات ارتباطی و ماژولهای مانیتورینگ
کاربردها
- تابلوهای برق صنعتی و ساختمانی
- حفاظت خط اصلی یا فیدرها
- پمپها و موتورهای الکتریکی
- سیستمهای توزیع انرژی در کارخانهها و مراکز تجاری
- مراکز داده، بیمارستانها و ایستگاههای برق
کدخوانی مدل XT1C 160 TMD 63-450 3P FF
- XT1C: سری اتوماتیکهای فیکس ABB با سایز فریم 160 آمپر قدرت قطع 25
- 160: سایز فریم یا حداکثر جریان کلید
- TMD: تجهیز به واحد حفاظت حرارتی و مغناطیسی
- 63-450: بازه قابل تنظیم جریان حرارتی
- 3P: سه پل
- FF: نوع نصب Flat Front (ثابت بدون کشویی بودن)
ابعاد و نصب
| مشخصه | مقدار |
|---|---|
| عرض | 76 میلیمتر |
| ارتفاع | 130 میلیمتر |
| عمق | 60 میلیمتر |
| نحوه نصب | روی صفحه یا ریل با پیچ |
| درجه حفاظت | IP40 (در صورت استفاده در تابلو) |
مشخصات حفاظتی دقیق
| مشخصه | مقدار |
|---|---|
| تنظیم حرارتی (Ir) | 0.7 تا 1 × In |
| تنظیم مغناطیسی (Im) | 5 تا 10 × In |
| جریان اتصال کوتاه قابل تحمل (Icu) | 25kA در 400V AC |
| ظرفیت قطع خدماتی (Ics) | 100% Icu (در IEC 60947-2) |
| ولتاژ عایقی | 800V AC |
| حداکثر ولتاژ عملکردی | 690V AC |
| عملکرد در دمای بالا | تا +70 درجه سانتیگراد بدون افت عملکرد |
محتویات بستهبندی
- یک عدد کلید XT1C 160 TMD 3 پل
- دفترچه راهنمای نصب و ایمنی
- مشخصات درجشده روی بدنه با کد QR برای دیتاشیت آنلاین
نکات طراحی و انتخاب
- در زمان طراحی تابلو برق، انتخاب کلیدهای سری XT1 ABB با حفاظت TMD کمک به سادگی و اطمینان در حفاظت تجهیزات میکند.
- استفاده از کلیدهای فیکس با رنج قابل تنظیم، نیاز به تعویض کلید هنگام تغییر بار را کاهش میدهد.
- به کمک تجهیزات جانبی ABB، امکان مانیتورینگ وضعیت کلید و کنترل از راه دور فراهم است.
- در سیستمهای حساس، میتوان از این کلید همراه با شنت تریپ یا رله کمکی جهت حفاظت مضاعف استفاده کرد.
جمعبندی
کلید اتوماتیک XT1C 160 TMD 63-450 3P FF ABB یک راه حل مطمئن، اقتصادی و مطابق با استانداردهای روز دنیا برای حفاظت از مدارهای قدرت است. طراحی فشرده، قابلیت تنظیم جریان، نصب آسان و سازگاری با تجهیزات جانبی متنوع، این محصول را به انتخابی هوشمندانه برای مهندسین برق و طراحان تابلو تبدیل کرده است.برای مشاوره فنی و انتخاب بهینه، با مشاورین برق و صنعت امیر فراز تماس بگیرید.
