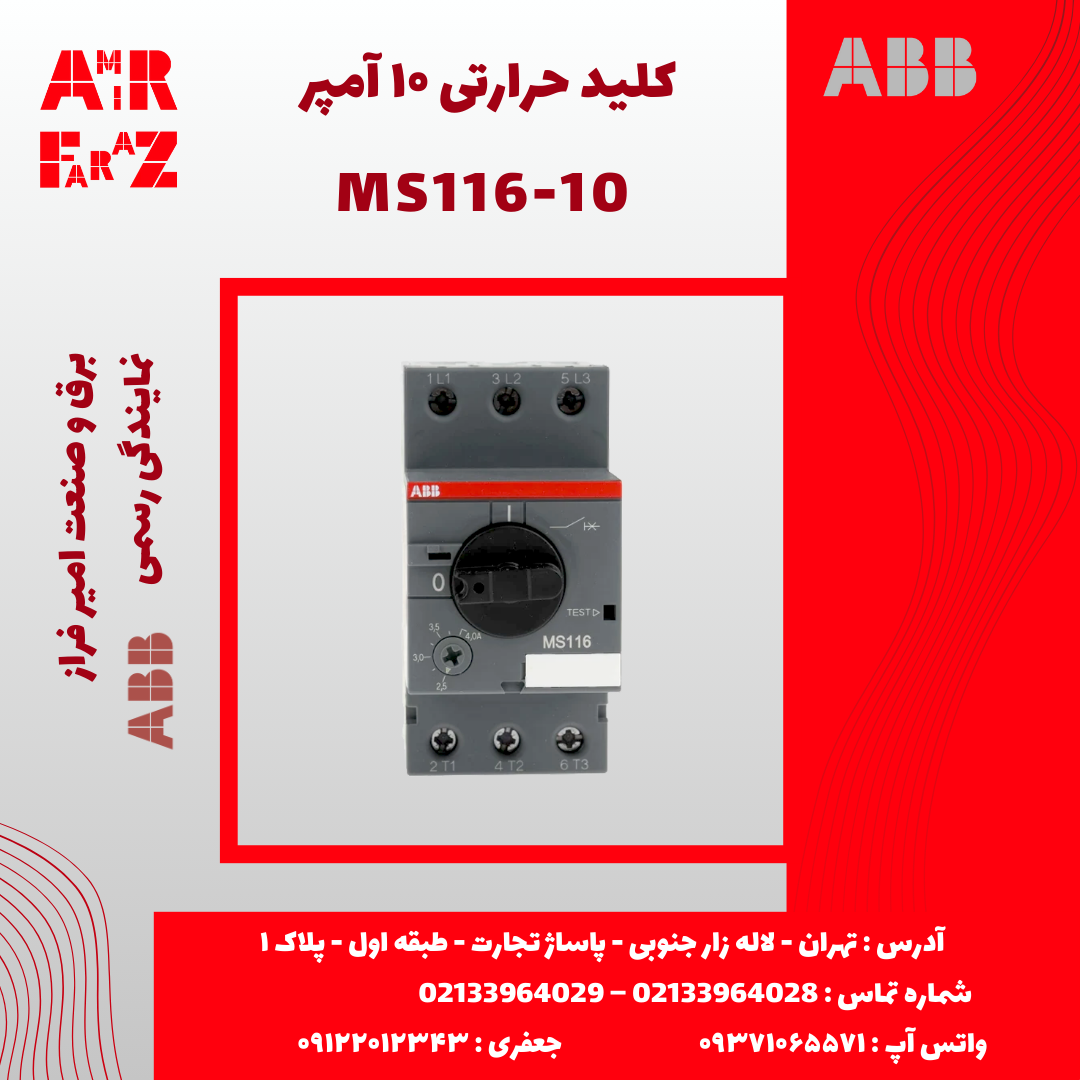

کلید حرارتی MS116-10 ABB
معرفی کلید حرارتی MS116-10 برند ABB
کلید حرارتی MS116-10 یکی از محصولات کاربردی و قابلاطمینان برند معتبر ABB از سری MS116 است که برای حفاظت از موتورهای الکتریکی در برابر اضافهبار، اتصال کوتاه و قطع فاز طراحی شده است. این کلید حرارتی با جریان تنظیمی 6.3 تا 10 آمپر، انتخابی ایدهآل برای حفاظت موتورهای کوچک در مدارهای صنعتی و کنترلی است.
مشخصات فنی کلید MS116-10 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | MS116-10 |
| برند | ABB |
| کد فنی | 1SAM250000R1010 |
| نوع کلید | کلید حرارتی (Motor Protection Circuit Breaker) |
| محدوده تنظیم جریان | 6.3 تا 10 آمپر |
| قدرت قطع اتصال کوتاه (Icu) | 100kA در 400 ولت AC |
| تعداد پل | 3 پل |
| مکانیزم عملکرد | حرارتی – مغناطیسی |
| نوع حفاظت | اضافهبار، اتصال کوتاه، قطع فاز |
| ولتاژ کاری نامی | 690 ولت AC |
| ولتاژ عایقی (Ui) | 690V AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947-4-1, IEC/EN 60947-2 |
| کلاس حفاظت | IP20 (بدون تابلو) / IP40 (داخل تابلو) |
| حالت نصب | روی ریل DIN 35mm |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
ویژگیهای برجسته
1. حفاظت کامل و دقیق
با ترکیب حفاظت حرارتی برای تشخیص اضافهبار و حفاظت مغناطیسی برای قطع سریع اتصال کوتاه، کلید MS116-10 امنیت موتور را در شرایط مختلف تضمین میکند.
2. قابلیت تنظیم دقیق جریان
امکان تنظیم جریان از 6.3 تا 10 آمپر باعث تطبیق دقیق با مشخصات موتور و جلوگیری از آسیبهای احتمالی میشود.
3. طراحی صنعتی مقاوم
ساختار محکم، طراحی ماژولار و بدنه با کیفیت بالا، این کلید را مناسب برای محیطهای صنعتی با شرایط کاری سخت کرده است.
4. نصب سریع و آسان
قابلیت نصب روی ریل DIN و طراحی فشرده باعث نصب سریع و راحت در تابلوهای صنعتی و کنترلی میشود.
5. عملکرد ایمن در دمای بالا
عملکرد پایدار حتی در دماهای بالا تا 60+ درجه سانتیگراد، انتخابی مناسب برای کاربریهای صنعتی و طولانیمدت.
کاربردها
- حفاظت موتورهای الکتریکی کوچک و حساس
- تابلوهای فرمان و کنترل صنعتی
- تجهیزات اتوماسیون و خطوط تولید
- سیستمهای پمپاژ کمظرفیت
- تابلوهای صنعتی با بارهای سبک
کدخوانی مدل MS116-10
- MS116: سری کلیدهای حرارتی موتور ABB
- 10: جریان تنظیمی حداکثر 10 آمپر
ابعاد و نصب
| مشخصه | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 90 میلیمتر |
| عمق | 73 میلیمتر |
| نحوه نصب | روی ریل استاندارد DIN 35 میلیمتر |
مشخصات حفاظتی دقیق
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی (اضافهبار) / مغناطیسی (اتصال کوتاه) / قطع فاز |
| محدوده تنظیم جریان | 6.3 تا 10 آمپر |
| قدرت قطع اتصال کوتاه | 100kA در 400 ولت AC |
| کلاس حفاظتی | IP20 بدون پوشش / IP40 در تابلو |
| عملکرد در دمای بالا | تا +60 درجه سانتیگراد |
محتویات بستهبندی
- یک عدد کلید حرارتی MS116-10 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- در طراحی تابلوهای فرمان یا موتور، استفاده از کلیدهای سری MS116 ABB با قابلیت تنظیم جریان دقیق، ایمنی بالا و عملکرد پایدار را تضمین میکند.
- مناسب برای موتورهایی با جریان راهاندازی بسیار پایین
- قابلیت ترکیب با کنتاکتور و رلههای کنترلی برای ایجاد سیستمهای راهاندازی موتور ایمن و حرفهای
- طراحی ماژولار آن امکان گسترش سریع و آسان تابلوهای کنترلی را فراهم میسازد.
جمعبندی
کلید حرارتی ABB MS116-10 با عملکرد حفاظتی دقیق، کیفیت ساخت بالا، طراحی صنعتی و نصب آسان، انتخابی هوشمندانه برای حفاظت موتورهای الکتریکی کوچک است. این کلید با انطباق کامل با استانداردهای بینالمللی، ضامن ایمنی تجهیزات صنعتی در برابر خطرات الکتریکی میباشد. برای انتخاب دقیقتر و دریافت مشاوره تخصصی، با کارشناسان برق و صنعت امیر فراز تماس بگیرید.
