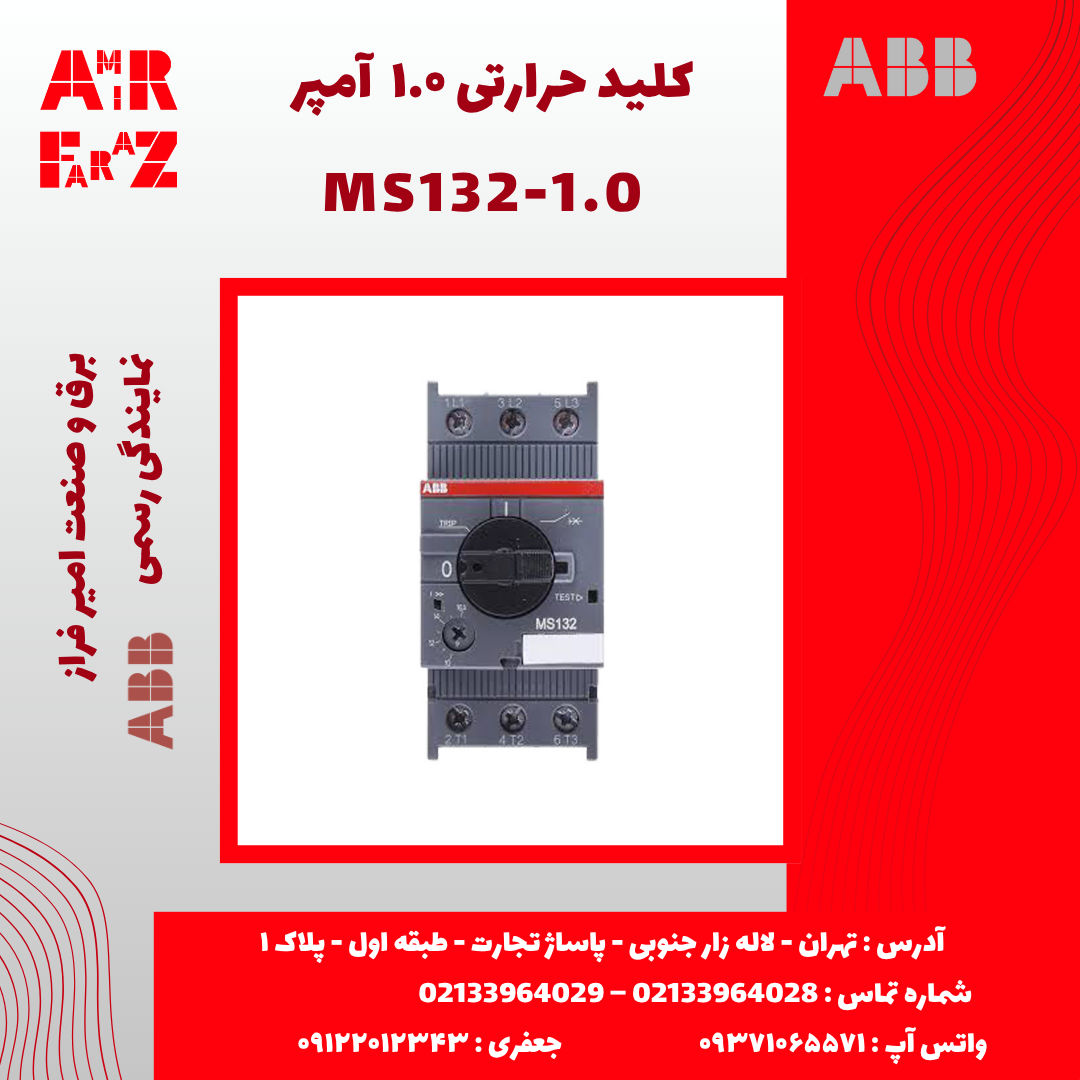

کلید حرارتی MS132-1.0 ABB
معرفی کلید حرارتی MS132-1.0 برند ABB
کلید حرارتی MS132-1.0 از سری قدرتمند و پرفروش MS132 برند ABB است که برای حفاظت موتورهای الکتریکی در برابر اضافهبار، اتصال کوتاه و خطای قطع فاز طراحی شده است. این کلید با محدوده تنظیم جریان 0.63 تا 1.0 آمپر، گزینهای ایدهآل برای موتورهای کوچک و تجهیزات کنترلی حساس در صنایع مختلف میباشد.
سری MS132 نسبت به سری MS116 عملکرد مغناطیسی سریعتر، قدرت قطع بالاتر و امکانات حفاظتی گستردهتری ارائه میدهد.
مشخصات فنی کلید حرارتی MS132-1.0 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | MS132-1.0 |
| برند | ABB |
| کد فنی | 1SAM350000R1005 |
| نوع کلید | کلید حرارتی موتور (MPCB) |
| محدوده تنظیم جریان | 0.63 تا 1.0 آمپر |
| قدرت قطع اتصال کوتاه (Icu) | 100kA در 400 ولت AC |
| تعداد پل | 3 پل |
| مکانیزم عملکرد | حرارتی – مغناطیسی |
| نوع حفاظت | اضافهبار، اتصال کوتاه، قطع فاز |
| ولتاژ کاری نامی | 690 ولت AC |
| ولتاژ عایقی (Ui) | 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947-4-1 ، IEC/EN 60947-2 |
| کلاس حفاظتی | IP20 (بدون تابلو) / IP40 (داخل تابلو) |
| نحوه نصب | ریل DIN 35 میلیمتر |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
ویژگیهای برجسته
1. حفاظت کامل و دقیق موتور
ترکیب حفاظت حرارتی برای تشخیص اضافهبار و حفاظت مغناطیسی بسیار سریع برای قطع اتصال کوتاه، امنیت بالایی برای موتور ایجاد میکند.
2. تنظیم دقیق جریان
محدوده 0.63 تا 1.0 آمپر امکان تنظیم بسیار دقیق برای موتورهای کممصرف و کاربردهای حساس را فراهم میکند.
3. ارتقای ایمنی در سری MS132
سری MS132 نسبت به MS116 دارای پایداری بالا، قابلیت قطع سریعتر و دقت حفاظتی بهتر در شرایط خطا است.
4. نصب آسان و طراحی ماژولار
بدنه فشرده و قابلیت نصب روی ریل DIN، امکان استفاده آسان در تابلوهای کنترل صنعتی را فراهم کرده است.
5. عملکرد مطمئن در دماهای بالا
عملکرد پایدار در دمای محیط تا +60 درجه سانتیگراد، این کلید را برای کاربریهای صنعتی طولانیمدت مناسب میکند.
کاربردها
- حفاظت موتورهای کوچک و فوقحساس
- تابلوهای فرمان و کنترل صنعتی
- سیستمهای اتوماسیون و تجهیزات کنترلی
- پمپها و عملگرهای کوچک
- حفاظت بارهای سبک در تابلوهای صنعتی
کدخوانی مدل MS132-1.0
- MS132: سری کلیدهای حرارتی موتور با قدرت قطع بالا
- 1.0: جریان ماکسیمم محدوده تنظیم (0.63 تا 1.0 آمپر)
ابعاد و نحوه نصب
| ویژگی | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 90 میلیمتر |
| عمق | 73 میلیمتر |
| نصب | روی ریل استاندارد DIN 35mm |
مشخصات حفاظتی
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی / مغناطیسی / قطع فاز |
| محدوده تنظیم جریان | 0.63–1.0 آمپر |
| قدرت قطع اتصال کوتاه | 100kA در 400 ولت AC |
| کلاس حفاظتی | IP20 / IP40 در تابلو |
| عملکرد دمایی | تا +60 درجه سانتیگراد |
محتویات بستهبندی
- یک عدد کلید حرارتی MS132-1.0 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- مناسب برای موتورهای کممصرف با جریانهای بسیار پایین
- قابلیت ترکیب با کنتاکتور و تجهیزات کنترلی ABB
- نصب ساده و طراحی ماژولار مناسب برای توسعه تابلو
- عملکرد سریع و دقیق در حفاظت مغناطیسی
جمعبندی
کلید حرارتی ABB MS132-1.0 با ساختار مقاوم، عملکرد حفاظتی دقیق، قدرت قطع بالا و قابلیت تنظیم بسیار ظریف جریان، انتخابی ایدهآل برای حفاظت موتورهای کوچک در صنایع مختلف است. این کلید با استانداردهای بینالمللی سازگار بوده و در تابلوهای فرمان، کنترل و اتوماسیون صنعتی عملکردی قابلاطمینان ارائه میدهد.
