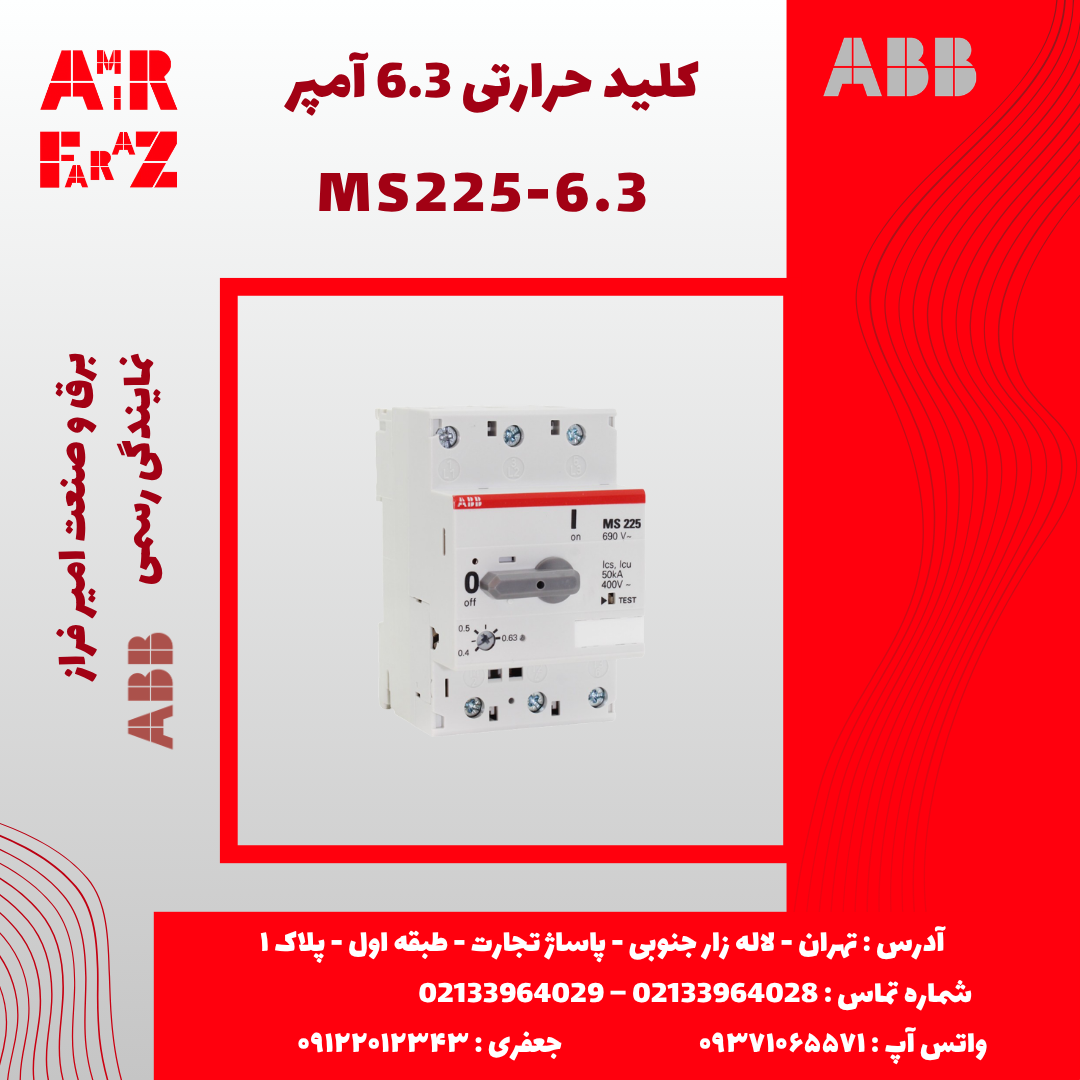

معرفی کلید حرارتی MS225‑6.3 برند ABB
کلید حرارتی MS225‑6.3 از سری محصولات ABB تخصصی و صنعتی MS225 شرکت ABB است که برای حفاظت موتورهای الکتریکی در شرایط کاری سنگینتر طراحی شده است. این مدل با محدوده تنظیم جریان 4 تا 6.3 آمپر، گزینهای مناسب برای موتورهای بسیار کممصرف، عملگرهای کوچک و تجهیزات کنترلی حساس است.
سری MS225 نسبت به سری MS132 دارای مقاومت مکانیکی و حرارتی بالاتر، قابلیت قطع بهتر در شرایط سخت و طراحی صنعتیتر برای تابلوهای فرمان پیشرفته میباشد.
مشخصات فنی کلید حرارتی MS225‑6.3 ABB
| ویژگی | مقدار |
|---|---|
| کد محصول | MS225‑6.3 |
| برند | ABB |
| کد فنی (سری) | MS225 |
| نوع کلید | کلید حرارتی موتور (MPCB) |
| محدوده تنظیم جریان | 4 تا 6.3 آمپر |
| قدرت قطع اتصال کوتاه (Icu) | 100kA در 400 ولت AC |
| تعداد پل | 3 پل |
| مکانیزم عملکرد | حرارتی – مغناطیسی |
| نوع حفاظت | اضافهبار، اتصال کوتاه، قطع فاز |
| ولتاژ کاری نامی | 690 ولت AC |
| ولتاژ عایقی (Ui) | 690 ولت AC |
| فرکانس کاری | 50/60 هرتز |
| استانداردها | IEC/EN 60947‑4‑1 ، IEC/EN 60947‑2 |
| کلاس حفاظتی | IP20 (بدون تابلو) / IP40 (داخل تابلو) |
| نحوه نصب | ریل DIN 35 میلیمتر |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
ویژگیهای برجسته
1. حفاظت کامل و دقیق موتور
حفاظت ترکیبی حرارتی و مغناطیسی، عملکردی سریع و مطمئن در برابر اضافهبار و اتصال کوتاه فراهم میکند.
2. تنظیم بسیار دقیق جریان
محدوده 4–6.3 آمپر برای حفاظت از موتورهای فوقحساس با جریانهای بسیار پایین ایدهآل است.
3. طراحی صنعتی و مقاوم سری MS225
این سری برای شرایط صنعتی سختتر نسبت به MS132 بهینهسازی شده و عمر مکانیکی بیشتری ارائه میدهد.
4. قابلیت نصب آسان
نصب روی ریل DIN و طراحی ماژولار امکان قرارگیری سریع در تابلوهای فرمان را فراهم میکند.
5. عملکرد پایدار در دماهای بالا
عملکرد مطمئن تا دمای +60 درجه سانتیگراد مناسب کاربردهای پیوسته و صنعتی.
کاربردها
- حفاظت موتورهای کوچک و فوق حساس
- تابلوهای فرمان و کنترل صنعتی
- سیستمهای اتوماسیون
- پمپها، فنها و عملگرهای کوچک
- تجهیزات کنترل دقیق و بارهای سبک صنعتی
کدخوانی مدل MS225‑6.3
- MS225: سری کلیدهای حرارتی صنعتی ABB با مقاومت بالا
- 6.3: بیشترین مقدار جریان تنظیمی (4 تا 6.3 آمپر)
ابعاد و نحوه نصب
| ویژگی | مقدار |
|---|---|
| عرض | 45 میلیمتر |
| ارتفاع | 90 میلیمتر |
| عمق | 73 میلیمتر |
| نصب | روی ریل DIN 35mm |
مشخصات حفاظتی
| مشخصه | مقدار |
|---|---|
| نوع حفاظت | حرارتی / مغناطیسی / قطع فاز |
| محدوده تنظیم جریان | 4–6.3 آمپر |
| قدرت قطع اتصال کوتاه | 100kA در 400 ولت AC |
| کلاس حفاظتی | IP20 / IP40 در تابلو |
| عملکرد دمایی | تا +60 درجه |
محتویات بستهبندی
- یک عدد کلید حرارتی MS225‑6.3 ABB
- دفترچه راهنما و برگه مشخصات فنی
نکات طراحی و انتخاب
- مناسب برای بارهای بسیار کممصرف و حساس
- سازگار با کنتاکتورها و تجهیزات کنترل ABB
- مناسب برای تابلوهای صنعتی با نیاز به حفاظت دقیق
- عملکرد سریع در حفاظت مغناطیسی
جمعبندی
کلید حرارتی ABB MS225‑6.3 با طراحی صنعتی، حفاظت دقیق، قدرت قطع بالا و قابلیت تنظیم بسیار ظریف جریان، انتخابی عالی برای حفاظت موتورهای کوچک در محیطهای صنعتی است. این کلید با استانداردهای بینالمللی سازگار بوده و در تابلوهای فرمان و کنترل، عملکردی قابلاعتماد و پایدار ارائه میدهد.
