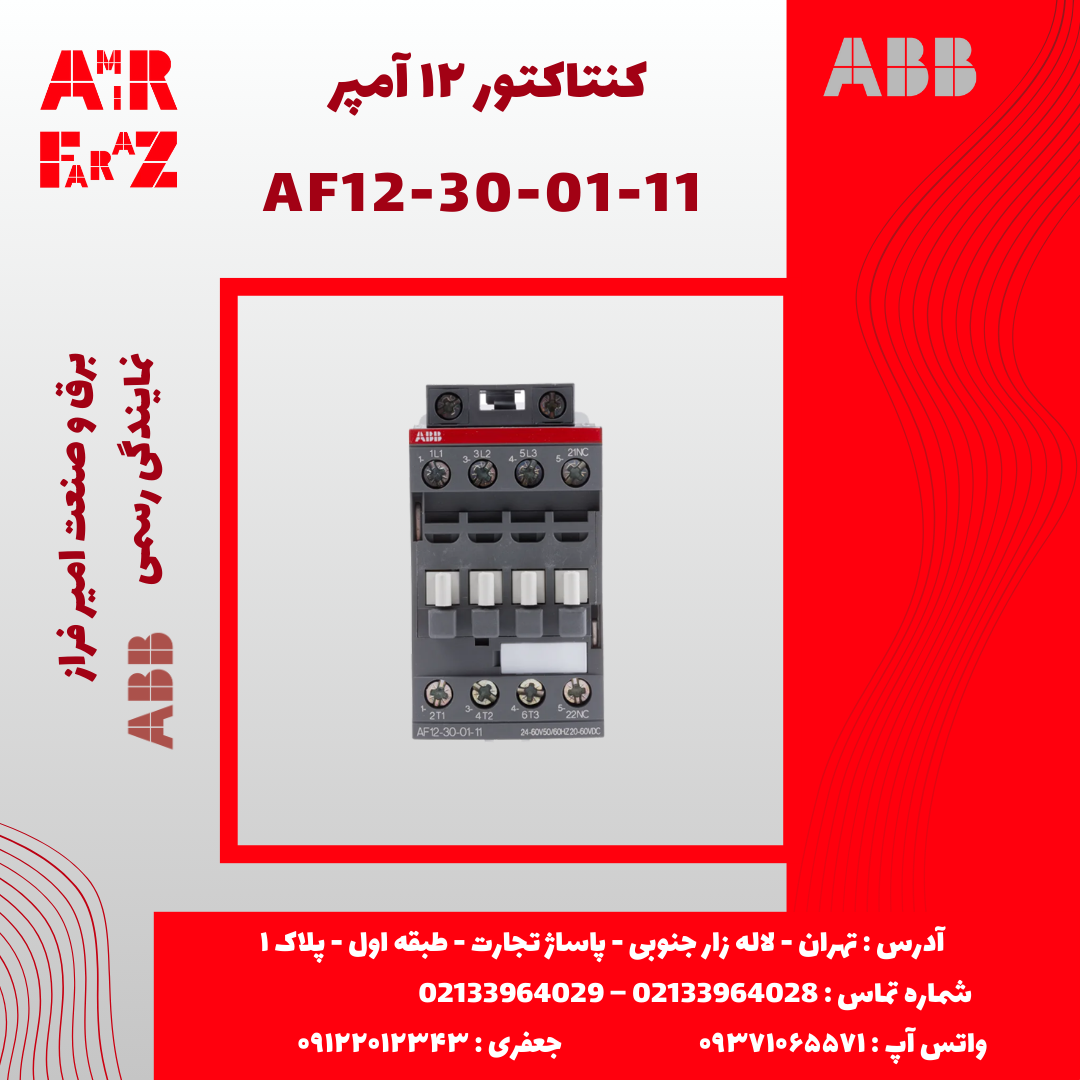

کنتاکتور AF12-30-01-11 ABB
معرفی کنتاکتور AF12-30-01-11 برند ABB
کنتاکتور AF12-30-01-11 یکی از محصولات پرکاربرد و باکیفیت شرکت ABB از سری AF است که برای کنترل و سوئیچینگ موتورهای الکتریکی سهفاز و انواع بارهای مقاومتی و سلفی سبک تا متوسط طراحی شده است.
این مدل با بهرهگیری از بوبین یونیورسال AC/DC، عملکرد پایدار، طراحی فشرده و عمر کاری بالا، گزینهای ایدهآل برای استفاده در تابلوهای برق صنعتی، سیستمهای اتوماسیون و خطوط تولید محسوب میشود.
مشخصات فنی کنتاکتور AF12-30-01-11
| ویژگی | مقدار |
|---|---|
| کد محصول | AF12-30-01-11 |
| برند | ABB |
| کد فنی | 1SBL157001R1101 |
| جریان نامی (AC-3) | 12 آمپر |
| ولتاژ تغذیه بوبین | 24…60V AC/DC (بوبین یونیورسال) |
| تعداد کنتاکت قدرت (NO) | 3 باز (3NO) |
| تعداد کنتاکت کمکی | 1 باز (1NO) |
| توان قابل پشتیبانی (AC-3) | تا 5.5 کیلووات در 400V |
| کلاس کاری | AC-3 , AC-1 |
| استانداردها | IEC 60947-4-1 , UL , CSA |
| موقعیت نصب | عمودی یا افقی |
| دمای کاری | -25 تا +60 درجه سانتیگراد |
| طول عمر مکانیکی | حدود 10 میلیون بار قطع و وصل |
ویژگیهای برجسته
بوبین یونیورسال (Wide Range Coil)
امکان تغذیه با ولتاژ AC یا DC در بازه 24 تا 60 ولت بدون نیاز به تغییر بوبین یا استفاده از مدلهای متفاوت.
طراحی فشرده و بهینه
اشغال فضای کمتر در تابلو برق و مناسب برای تابلوهای با تراکم تجهیزات بالا.
نصب آسان
قابل نصب روی ریل DIN یا بهصورت پیچشونده، بدون نیاز به ابزار خاص.
سازگاری کامل با تجهیزات جانبی ABB
امکان استفاده از رله حرارتی، کنتاکت کمکی، تایمر و اینترلاک مکانیکی.
کاهش مصرف انرژی و نویز الکتریکی
به لطف تکنولوژی الکترونیکی پیشرفته بوبینهای سری AF.
کاربردها
- راهاندازی و کنترل موتورهای سهفاز
- تابلوهای برق صنعتی و نیمهصنعتی
- سیستمهای تهویه مطبوع (HVAC)
- خطوط تولید و اتوماسیون صنعتی
- پمپها، فنها، کمپرسورها و تجهیزات انتقال
کدخوانی مدل AF12-30-01-11
- AF: سری کنتاکتورهای یونیورسال ABB
- 12: جریان نامی 12 آمپر
- 30: سه کنتاکت قدرت NO
- 01: یک کنتاکت کمکی باز (NO)
- 11: بوبین یونیورسال 24…60V AC/DC
ابعاد و نصب
| ابعاد (میلیمتر) | مقدار |
|---|---|
| عرض | 45 |
| ارتفاع | 85 |
| عمق | 87 |
🛠️ جزئیات تخصصی کنتاکتور AF12-30-01-11
1. مشخصات الکتریکی دقیقتر
| مشخصه | مقدار |
|---|---|
| جریان حرارتی (Ith) | 25 آمپر |
| ظرفیت قطع (AC-3) در 400V | 5.5 کیلووات |
| ظرفیت قطع (AC-1) | 25 آمپر |
| جریان لحظهای قابل تحمل (Icm) | 250 آمپر |
| جریان اتصال کوتاه قابل تحمل (Icw) | 10 کیلوآمپر (1 ثانیه) |
2. بوبین یونیورسال – مزیت رقابتی سری AF
بوبینهای سری AF مجهز به مدار الکترونیکی داخلی هستند که بهصورت هوشمند نوع ولتاژ AC یا DC را تشخیص داده و تنظیم میکنند.
مزایا:
- یک بوبین برای چندین ولتاژ مختلف
- کاهش خطای طراحی تابلو برق
- کاهش نویز الکترومغناطیسی
- زمان پاسخ سریع (حدود 20 تا 30 میلیثانیه)
3. سازگاری با تجهیزات جانبی ABB
| تجهیز | توضیحات |
|---|---|
| رله حرارتی TA25DU-0.63 تا TA25DU-12 | حفاظت موتور در برابر اضافهبار |
| کنتاکت کمکی CA4 ، CAL4 | افزایش تعداد کنتاکتهای NO یا NC |
| تایمر کمکی TE5 | تأخیر در وصل یا قطع |
| اینترلاک مکانیکی | جلوگیری از وصل همزمان دو کنتاکتور |
4. استانداردها و گواهینامهها
- IEC 60947-1
- IEC 60947-4-1
- UL 508
- CSA
- CE
- RoHS compliant
5. شرایط محیطی و دوام کاری
| مشخصه | مقدار |
|---|---|
| درجه حفاظت | IP20 |
| محدوده دمای کاری | -25 تا +60 درجه سانتیگراد |
| ارتفاع نصب بدون افت عملکرد | تا 2000 متر |
| مقاومت در برابر لرزش | تا 5G |
| طول عمر مکانیکی | 10 میلیون بار |
| طول عمر الکتریکی (AC-3) | حدود 1 میلیون بار |
📦 محتویات بستهبندی
- یک عدد کنتاکتور AF12-30-01-11
- دفترچه راهنمای نصب و ایمنی
- مشخصات فنی درجشده روی بدنه + QR Code دیتاشیت
📊 نمودار انتخاب توان بر اساس ولتاژ
| ولتاژ کاری موتور | توان قابل کنترل |
|---|---|
| 230V AC | 3 kW |
| 400V AC | 5.5 kW |
| 500V AC | 7.5 kW |
| 690V AC | 7.5 kW |
💡 نکات طراحی و انتخاب
- وجود کنتاکت کمکی NO این مدل را برای مدارهای فرمان و فیدبک PLC بسیار مناسب میکند.
- بوبین یونیورسال باعث کاهش تنوع قطعات و سادهسازی انبارداری میشود.
- برای مدارهای چپگرد–راستگرد موتور، استفاده از دو عدد AF12 به همراه اینترلاک مکانیکی توصیه میشود.
- انتخابی مطمئن برای جایگزینی مدلهای قدیمیتر با مصرف انرژی بالاتر.
جمعبندی
کنتاکتور AF12-30-01-11 ABB با جریان نامی 12 آمپر، کنتاکت کمکی NO، بوبین یونیورسال و کیفیت ساخت بالا، گزینهای ایدهآل برای کاربردهای صنعتی سبک تا متوسط است.
این کنتاکتور ضمن کاهش نویز و مصرف انرژی، طراحی تابلو برق را سادهتر و حرفهایتر کرده و انتخابی مطمئن برای مهندسان برق و طراحان سیستمهای اتوماسیون صنعتی محسوب میشود.
در صورت نیاز به مشاوره تخصصی و انتخاب صحیح کنتاکتور، میتوانید با مشاورین برق و صنعت امیر فراز در تماس باشید ⚡
