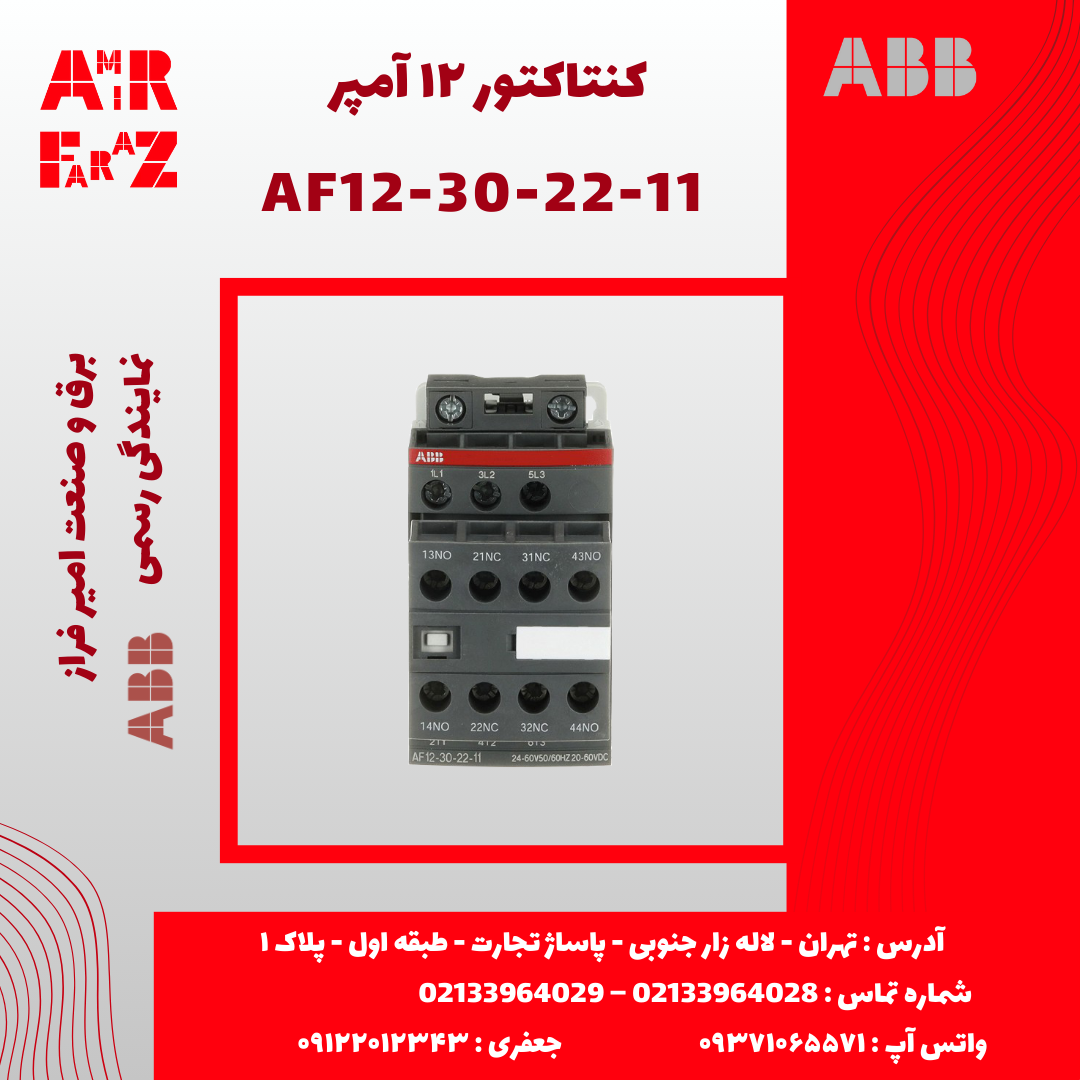

معرفی کنتاکتور AF12-30-22-11 برند ABB
کنتاکتور AF12-30-22-11 یکی از مدلهای پرکاربرد سری AF شرکت ABB است که برای کنترل و سوئیچینگ موتورهای سهفاز و بارهای مقاومتی و سلفی سبک تا متوسط طراحی شده است.
این مدل همانند سایر اعضای سری AF از بوبین یونیورسال AC/DC بهره میبرد اما در نسخه -11 دارای رنج ولتاژ بوبین 100…250V AC/DC بوده و مناسب مدارهای فرمان با ولتاژ متوسط تا بالا است. عملکرد پایدار، مصرف انرژی کم و طراحی فشرده، آن را به گزینهای ایدهآل برای تابلوهای برق صنعتی، سیستمهای اتوماسیون و ماشینآلات تبدیل کرده است.
مشخصات فنی کنتاکتور AF12-30-22-11
| ویژگی | مقدار |
|---|---|
| کد محصول | AF12-30-22-11 |
| برند | ABB |
| کد فنی | 1SBL157001R1122 |
| جریان نامی (AC-3) | 12 آمپر |
| ولتاژ تغذیه بوبین | 100…250V AC/DC (بوبین یونیورسال) |
| تعداد کنتاکت قدرت | 3 باز (3NO) |
| تعداد کنتاکت کمکی | 2 باز + 2 بسته (2NO + 2NC) |
| توان قابل پشتیبانی (AC-3) | تا 5.5 کیلووات در 400V |
| کلاس کاری | AC-3 , AC-1 |
| استانداردها | IEC 60947-4-1 , UL , CSA |
| موقعیت نصب | عمودی یا افقی |
| دمای کاری | -25 تا +60 درجه سانتیگراد |
| طول عمر مکانیکی | حدود 10 میلیون بار قطع و وصل |
ویژگیهای برجسته
بوبین یونیورسال Wide Range Coil
امکان تغذیه با ولتاژ 100 تا 250 ولت AC یا DC بدون نیاز به تغییر بوبین.
طراحی فشرده
عرض 45 میلیمتری مناسب تابلوهای با تراکم تجهیزات بالا.
نصب آسان
قابل نصب روی ریل DIN یا بهصورت پیچشونده.
کنتاکتهای کمکی کاملتر
دارای 2NO + 2NC مناسب مدارهای فرمان پیچیدهتر و اینترلاک الکتریکی.
سازگاری کامل با تجهیزات جانبی ABB
قابلیت اتصال رله حرارتی، تایمر، کنتاکت کمکی اضافی و اینترلاک مکانیکی.
کاهش مصرف انرژی و نویز
به لطف تکنولوژی الکترونیکی بوبینهای سری AF.
کاربردها
راهاندازی موتورهای سهفاز
تابلوهای برق صنعتی و نیمهصنعتی
سیستمهای PLC با خروجی 110 یا 220 ولت
خطوط تولید
پمپها، فنها و کمپرسورها
سیستمهای HVAC
مدارهای چپگرد / راستگرد با اینترلاک
کدخوانی مدل AF12-30-22-11
AF: سری کنتاکتورهای یونیورسال ABB
12: جریان نامی 12 آمپر
30: سه کنتاکت قدرت NO
22: دو کنتاکت کمکی باز + دو بسته (2NO + 2NC)
11: بوبین یونیورسال 100…250V AC/DC
ابعاد و نصب
| ابعاد (میلیمتر) | مقدار |
|---|---|
| عرض | 45 |
| ارتفاع | 85 |
| عمق | 87 |
🛠️ جزئیات تخصصی کنتاکتور AF12-30-22-11
1️⃣ مشخصات الکتریکی تکمیلی
| مشخصه | مقدار |
|---|---|
| جریان حرارتی (Ith) | 25 آمپر |
| ظرفیت قطع (AC-3) در 400V | 5.5 کیلووات |
| ظرفیت قطع (AC-1) | 25 آمپر |
| جریان لحظهای قابل تحمل (Icm) | 250 آمپر |
| جریان اتصال کوتاه قابل تحمل (Icw) | 10 کیلوآمپر (1 ثانیه) |
2️⃣ بوبین یونیورسال – مزیت رقابتی سری AF
بوبینهای سری AF مجهز به مدار الکترونیکی داخلی هستند که نوع ولتاژ AC یا DC را بهصورت هوشمند تشخیص میدهند.
مزایا:
- یک بوبین برای AC و DC
- کاهش خطای طراحی تابلو
- کاهش نویز الکترومغناطیسی
- زمان پاسخ سریع (20 تا 30 میلیثانیه)
- عملکرد پایدار در نوسانات ولتاژ
3️⃣ سازگاری با تجهیزات جانبی ABB
| تجهیز | توضیحات |
|---|---|
| رله حرارتی TA25DU-0.63 تا TA25DU-12 | حفاظت موتور در برابر اضافهبار |
| کنتاکت کمکی CA4 ، CAL4 | افزایش کنتاکتهای NO یا NC |
| تایمر کمکی TE5 | تأخیر در قطع یا وصل |
| اینترلاک مکانیکی | جلوگیری از وصل همزمان دو کنتاکتور |
4️⃣ استانداردها و گواهینامهها
IEC 60947-1
IEC 60947-4-1
UL 508
CSA
CE
RoHS
جمعبندی
کنتاکتور AF12-30-22-11 ABB با جریان نامی 12 آمپر، سه کنتاکت قدرت، چهار کنتاکت کمکی (2NO + 2NC)، بوبین یونیورسال 100…250V AC/DC ، انتخابی حرفهای برای مدارهای فرمان صنعتی با ولتاژ متوسط تا بالا است.
این مدل با کاهش مصرف انرژی، کاهش نویز الکترومغناطیسی و انعطافپذیری بالا در تغذیه بوبین، طراحی تابلو برق را سادهتر، اقتصادیتر و مطمئنتر میکند ⚡
