کنتاکت کمکی CAL19‑11 برند ABB
کنتاکتهای کمکی در تجهیزات صنعتی محصولات ABB از اجزای حیاتی سیستمهای فرمان و کنترل محسوب میشوند. این تجهیزات امکان مانیتورینگ و انتقال وضعیت کاری کنتاکتورها را به مدارهای کنترلی بدون دخالت مستقیم در مدار قدرت فراهم میکنند و توسط نمایندگی رسمی ABB عرضه میشوند.
مدل CAL19‑11 یکی از محصولات قابلاعتماد برند ABB است که برای استفاده در کنار کنتاکتورهای سری AF طراحی شده و به دلیل دقت عملکرد بالا، نصب آسان و عمر طولانی، در صنایع مختلف کاربرد گستردهای دارد.
1. معرفی کنتاکت کمکی
کنتاکت کمکی (Auxiliary Contact) تجهیزی است که بهعنوان رابط سیگنال برای اعلام وضعیت “وصل یا قطع بودن” کنتاکتور به مدار کنترل یا PLC بهکار میرود.
این تجهیز مستقیماً در مدار قدرت قرار ندارد، اما وضعیت مدار قدرت را منعکس کرده و در کنترلهای منطقی، اینترلاکها و آلارمهای عملیاتی نقش کلیدی دارد.
2. معرفی برند ABB
شرکت ABB (Asea Brown Boveri) یکی از پیشگامان جهانی در حوزه تجهیزات الکتریکال و اتوماسیون صنعتی است.
مشخصههای برجسته محصولات ABB:
- کیفیت ساخت فوقالعاده بالا
- طول عمر و دوام مکانیکی زیاد
- انطباق کامل با استانداردهای بینالمللی (IEC)
- عملکرد دقیق و ایمن در محیطهای صنعتی
محصولات ABB در صنایع نفت، گاز، پتروشیمی، نیروگاهها، معادن و خطوط تولید صنعتی بهطور گسترده استفاده میشوند.

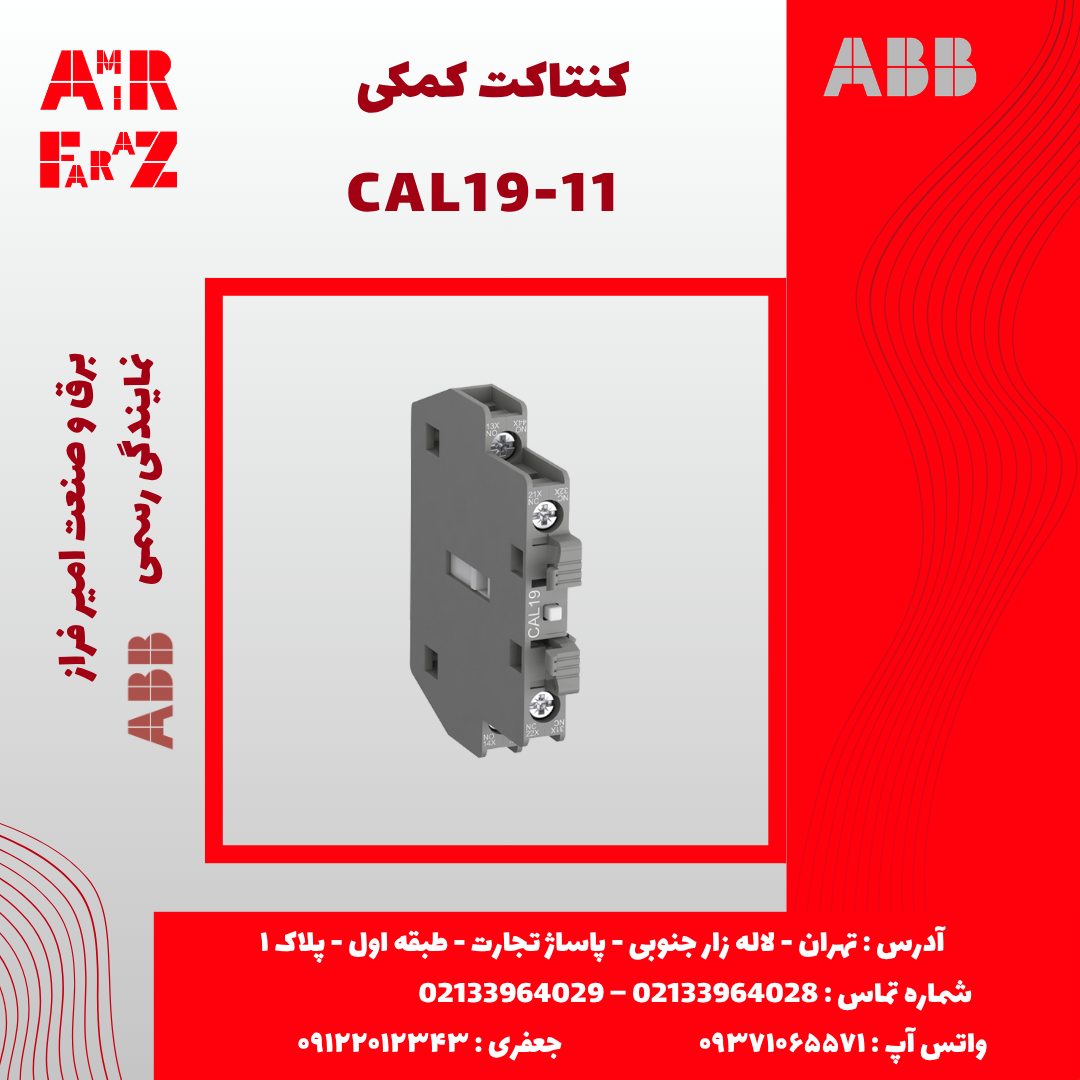

3. معرفی مدل CAL19‑11
کنتاکت کمکی CAL19‑11 یک ماژول جانبی (Side Mount) است که مستقیماً در کنار کنتاکتورهای ABB سری AF116 تا AF370 نصب میشود.
این مدل برای کنتاکتورهای با رنج بالاتر طراحی شده و از نظر مکانیکی و الکتریکی کاملاً با آنها سازگار است.
تجزیه کد CAL19‑11
- CAL: مخفف Contact Auxiliary, Lateral Mount
- 19: سازگاری با سری کنتاکتورهای بزرگتر (AF116 – AF370)
- 11: ترکیب کنتاکتها – شامل ۱ عدد NO و ۱ عدد NC
4. مشخصات فنی CAL19‑11
| مشخصه | مقدار |
|---|---|
| برند | ABB |
| مدل | CAL19‑11 |
| ترکیب کنتاکت | 1 NO + 1 NC |
| نحوه نصب | جانبی (Side Mount) |
| ولتاژ نامی کاری | تا 690 ولت AC |
| جریان نامی کاری | 6 آمپر |
| استاندارد ساخت | IEC 60947‑5‑1 |
| محدوده دمای کاری | °C +60 … −25 |
| جنس بدنه | پلیکربنات صنعتی مقاوم |
| سازگاری الکتریکی | سری AF40 … AF96 |
| عمر مکانیکی | بیش از ۱۰ میلیون عملیات |
5. نحوه عملکرد
زمانی که کنتاکتور اصلی تغییر وضعیت میدهد (وصل یا قطع)، کنتاکتهای کمکی CAL19‑11 نیز همزمان تغییر وضعیت میدهند و سیگنال لازم را به مدار فرمان ارسال میکنند:
-
کنتاکت NO (Normally Open):
در حالت عادی قطع است و با تحریک کنتاکتور وصل میشود.
-
کنتاکت NC (Normally Closed):
در حالت عادی وصل است و با تحریک کنتاکتور قطع میشود.
این تغییر وضعیت امکان اجرای منطق کنترلی، فعالسازی اینترلاک یا ارسال آلارم را فراهم میکند.
6. کاربردهای CAL19‑11
کنتاکت کمکی CAL19‑11 در محیطهای صنعتی مختلف کاربرد دارد:
- تابلوهای برق صنعتی
- سیستمهای کنترل موتورهای توان بالا
- سیستمهای PLC و اتوماسیون پیشرفته
- مدارهای اینترلاک ایمنی
- اعلام وضعیت روشن/خاموش تجهیزات
- کنترل پمپها، کمپرسورها و فنهای صنعتی
- مدارهای اعلام خطا یا Trip موتور
7. مزایای کنتاکت کمکی CAL19‑11 ABB
- دوام بسیار بالا در عملکردهای متوالی
- طراحی دقیق و نصب سریع در کنار کنتاکتور
- سازگاری کامل با کنتاکتورهای سری AF40 تا AF96
- پایداری بالا در انتقال سیگنال فرمان
- ایمنی بالا در مدارهای کنترلی
- ساخت مطابق استاندارد IEC
8. نکات نصب و بهرهبرداری
- قبل از نصب، برق تابلو را بهطور کامل قطع کنید.
- مدل کنتاکتور را با CAL19‑11 تطبیق دهید.
- از عبور جریان بیش از 6 آمپر از کنتاکتها خودداری کنید.
- پس از نصب، عملکرد NO و NC را تست عملی انجام دهید.
- در محیطهای صنعتی با گردوغبار یا رطوبت بالا، از تابلو با درجه حفاظت مناسب (IP) استفاده شود.
9. مقایسه با کنتاکتهای مشابه
| ویژگی | CAL19‑11 ABB | برندهای متفرقه |
|---|---|---|
| دقت عملکرد | بسیار بالا | متوسط |
| دوام مکانیکی | تا 10 میلیون عملکرد | 3 تا 5 میلیون |
| کیفیت اتصال مکانیکی | دقیق و استاندارد | گاهی لق یا نیاز به پیچ اضافه |
| سازگاری با کنتاکتور | تضمینشده با سری AF | محدود یا غیر دقیق |
| ایمنی مدار فرمان | بالا | متوسط |
نتیجه:
CAL19‑11 گزینهای استاندارد، بادوام و قابلاطمینان برای استفاده در تابلوهای صنعتی با کنتاکتورهای توان بالاتر محسوب میشود.
10. جمعبندی
کنتاکت کمکی CAL19‑11 برند ABB با طراحی جانبی، ترکیب استاندارد 1NO+1NC، عمر مکانیکی طولانی و عملکرد پایدار، انتخابی حرفهای برای مدارهای فرمان در پروژههای صنعتی است.
این تجهیز با سازگاری کامل با کنتاکتورهای سری AF116 تا AF370، نصب آسان و کیفیت ساخت ممتاز، راهکاری مطمئن برای سیستمهای کنترل و اتوماسیون صنعتی بهشمار میآید.
